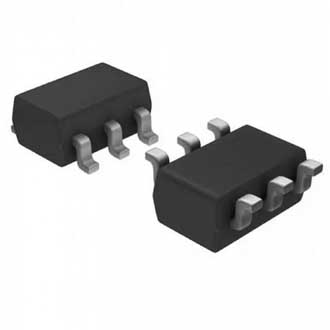

МИКРОСХЕМЫ ADS1100A0IDBVR, аналого-цифровой преобразователь Texas Instruments, 16 бит, сигма- дельта, корпус SOT-23-6
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы АЦП
У поставщиков
2 500 шт.
Норм. уп.: 10
Цены поставщиков
Склад 12
В наличии:1 300 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 100 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 310,50 |
| от 10 | 279,81 |
Склад 15
В наличии:810 шт
Срок поставки: до 10 дн.
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 111,82 |
Склад 13
В наличии:390 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 138,31 |
| от 10 | 136,23 |
| от 19 | 133,54 |
| от 38 | 129,81 |
| от 76 | 124,86 |
Описание
Микросхема ADS1100A0IDBVR от Texas Instruments представляет собой 16-битный аналого-цифровой преобразователь с сигма-дельта архитектурой. Компонент выполнен в компактном корпусе SOT-23-6 и предназначен для прецизионных измерений с низким энергопотреблением. Применяется в системах сбора данных, портативных устройствах и промышленных датчиках, где важны высокая точность и малые габариты.
Технические характеристики
| Тип | АЦП |
| Adc type | Sigma-Delta |
| Тип монтажа | SMD |
| Интерфейс | I2C |
| Pga gains | 1, 2, 4, 8 |
| Описание | Self-Calibrating, 16-Bit Analog-to-Digital Converter |
| I2c address | 1001000 |
| Артикул | ADS1100A0IDBVR |
| Код упаковки | DBV |
| Тип упаковки | SOT-23-6 |
| Корпус | SOT-23-6 |
| Монтаж | SMD |
| Gain error max | 0.1% |
| Gain error typ | 0.01% |
| Internal clock | Да |
| Кол-во выводов | 6 |
| Input noise typ | 4µVp-p |
| Resolution bits | 16 |
| Offset error max | ±5/PGA mV |
| Offset error typ | ±2.5/PGA mV |
| Self calibrating | Да |
| Конфиг. выводов | 1: VIN+; 2: GND; 3: SCL; 4: SDA; 5: VDD; 6: VIN- |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.7V |
| Conversion rate max | 184 SPS |
| Conversion rate min | 6.5 SPS |
| Диап. вх. напр. | GND-0.2V to Vdd+0.2V |
| Package body dimensions | 2.9mm x 1.6mm x 1.1mm |
| Programmable data rates | 8 SPS, 16 SPS, 32 SPS, 128 SPS |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -60°C |
| Full scale input voltage | ±Vdd/PGA |
| Макс. темп. перехода | +150°C |
| Integral nonlinearity max | 0.0125% of FSR |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Supply current active max | 150µA |
| Supply current active typ | 90µA |
| Common mode input impedance | 8 MΩ |
| No missing codes resolution | 16 bits |
| Power dissipation max at 5V | 750µW |
| Power dissipation typ at 3V | 210µW |
| Power dissipation typ at 5V | 450µW |
| Differential input impedance | 2.4/PGA MΩ |
| Supply current powerdown max | 2µA |
| Supply current powerdown typ | 0.05µA |
