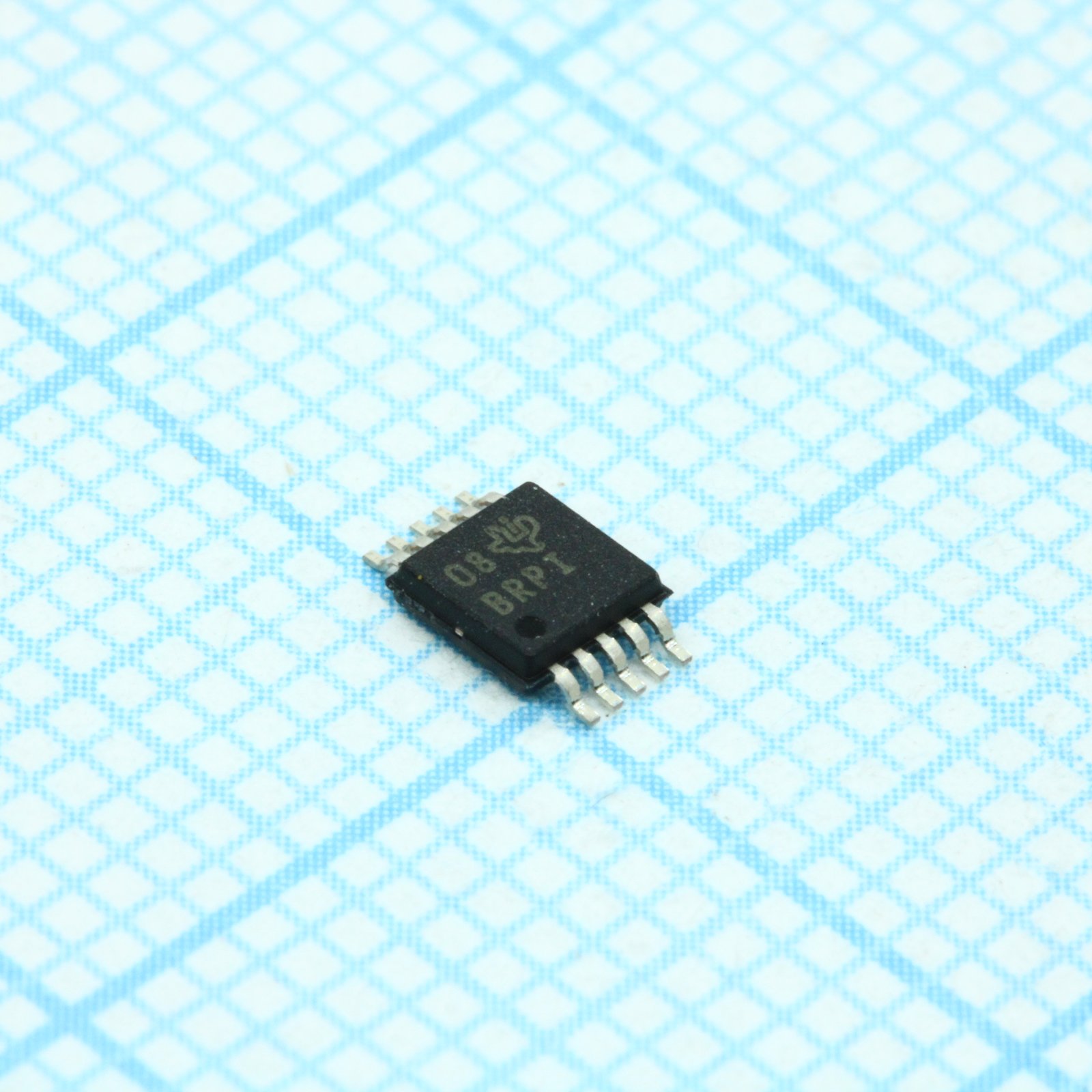

Цифро-аналоговый преобразователь ADS1015IDGSR / VSSOP-10
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы ЦАП
У поставщиков
238 шт.
Норм. уп.: 10
Цены поставщиков
Склад 12
В наличии:120 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 360 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 101,43 |
| от 10 | 84,77 |
| от 100 | 81,83 |
Склад 13
В наличии:118 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 132,66 |
| от 17 | 123,77 |
| от 33 | 116,52 |
| от 65 | 111,11 |
| от 129 | 107,09 |
Описание
ADS1015IDGSR от Texas Instruments — это 12-битный аналого-цифровой преобразователь (АЦП) с интерфейсом I2C, выполненный в миниатюрном корпусе VSSOP-10. Устройство оснащено встроенным мультиплексором на четыре входа, что позволяет измерять до четырёх однополярных или два дифференциальных сигнала. Благодаря низкому энергопотреблению и встроенному источнику опорного напряжения, преобразователь подходит для портативных устройств, систем сбора данных и мониторинга датчиков.
Технические характеристики
| Тип монтажа | SMD |
| Интерфейс | I2C |
| Кол-во выводов | 10 |
| Comparator | Да |
| Корпус | VSSOP10 |
| Название продукта | ADS1015IDGSR |
| I2c addresses | 4 |
| Способ монтажа | SMD |
| Кол-во выводов | 10 |
| Conversion type | Successive approximation (assumed) |
| Resolution bits | 12 |
| Pga input ranges | ±256 mV to ±6.144 V |
| Размер корпуса | 3.00mm x 3.00mm |
| Programmable gain | Да |
| Sampling rate max | 3.3 kSPS |
| Sampling rate min | 128 SPS |
| Digital comparator | Да |
| Interface protocol | I2C |
| Internal reference | Да |
| Package lead count | 10 |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.0V |
| Макс. напряжение питания | 5.5V |
| Мин. напряжение питания | 2.0V |
| Input configuration | 4 single-ended or 2 differential |
| Внутр. генератор | Да |
| Noise free resolution | 12-bit |
| Single cycle settling | Да |
| Ток питания типовой | 150μA |
| Тип. потребляемый ток | 150μA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Digital input voltage max | 5.5V |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Power consumption typical | 150μA (continuous conversion) |
| Analog input voltage range | ±256mV to ±6.144V |
| Internal voltage reference | Да |
| Noise free resolution bits | 12 |
| Input channels differential | 2 |
| Input channels single ended | 4 |
| Диап. раб. темп. | -40°C to +125°C |
| Описание (англ.) | 4-Channel Single ADC Delta-Sigma 3.3ksps 12-bit Serial 10-Pin VSSOP T/R |
| Рабочая температура | -40°C ~ 125°C |
