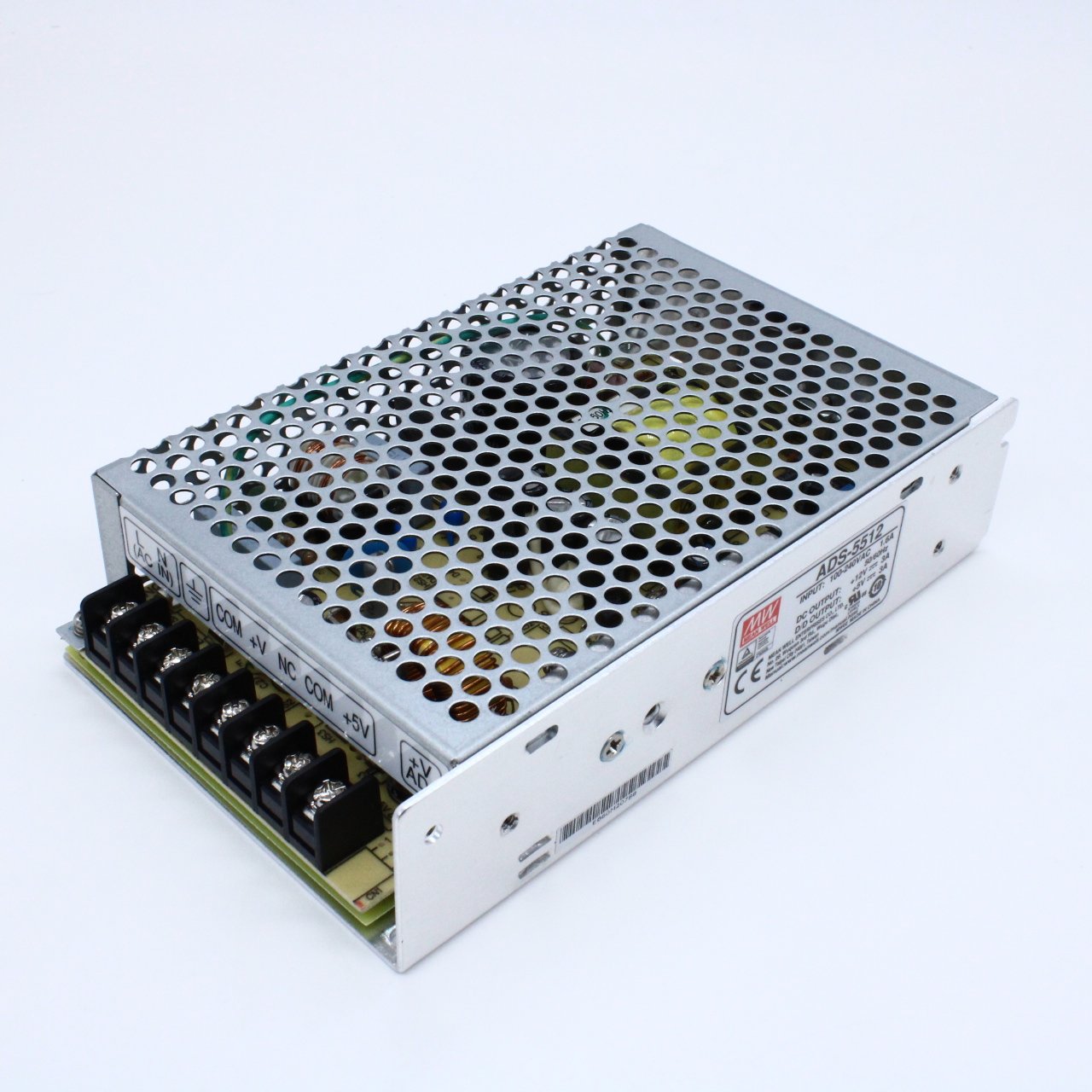

Источник питания ADS-5512
У поставщика
У поставщиков
1 шт.
Норм. уп.: 24
Цены поставщиков
Склад 13
В наличии:1 шт
Срок поставки: до недели
Норм. уп.: 24
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3 577,93 |
| от 2 | 3 424,08 |
| от 3 | 3 298,78 |
| от 4 | 3 205,76 |
| от 7 | 3 136,57 |
Описание
Источник питания ADS-5512 от MEAN WELL — это DC-DC преобразователь мощностью 51 Вт. Модель выдаёт стабильное напряжение 12 В с током до 4.0 А и КПД 76%. Подходит для промышленной автоматики и встраиваемых систем.
Технические характеристики
| Тип | DC/DC |
| MTBF | 276.3K hrs min. MIL-HDBK-217F (25℃) |
| Модель | ADS-5512 |
| Мощность, Вт | 51 |
| Серия | ADS-55 |
| Номер корпуса | 901 |
| Охлаждение | free air convection |
| Выходной ток, А | 4 |
| Упаковка | 0.57Kg; 24pcs/13.7Kg/0.75CUFT |
| Выходное напряжение, В | 12 |
| Тип монтажа | Выводной |
| Допуск, % | 1 |
| Вибрация | 10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes |
| Размеры | 159*97*38mm (L*W*H) |
| КПД | 76% |
| Описание | 55W Single Output with 5V,4A DC-DC Converter series |
| Ном. мощность | 51W |
| ЭМС излучение | Compliance to EN55032 (CISPR32) Class B, EN61000-3-2,-3, EAC TP TC 020 |
| Помехоустойчивость | Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, light industry level, criteria A, EAC TP TC 020 |
| Время удержания | 80ms/230VAC |
| Пульсации и шум | 100mV |
| Working temp | -10 ~ +60℃ |
| Ток AC типовой | 1.6A/115VAC |
| Тип. КПД | 76% |
| Ток утечки | <1mA / 240VAC |
| Выходные каналы | 2 |
| Время нарастания | 1400ms, 50ms/230VAC |
| Over voltage ch1 | 13.8 ~ 16.2V |
| Станд. безоп. | UL60950-1, TUV EN60950-1, EAC TP TC 004 approved |
| Температурный коэффициент | ±0.03%/℃ (0~50℃) on CH1 output |
| Рабочая влажность | 20 ~ 90% RH non-condensing |
| Current range ch1 | 0 ~ 4A |
| Current range ch2 | 0 ~ 4A |
| Rated current ch1 | 3A |
| Rated current ch2 | 3A |
| Выдерживаемое напр. | I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC |
| Пусковой ток типовой | COLD START 20A/115VAC |
| Output voltage ch1 | 12V |
| Output voltage ch2 | 5V |
| Диап. вх. напр. | 88 ~ 264VAC |
| Line regulation ch1 | ±0.5% |
| Line regulation ch2 | ±0.5% |
| Load regulation ch1 | ±0.5% |
| Load regulation ch2 | ±0.5% |
| Защита от перегр. | 105 ~ 150% rated output power, Hiccup mode |
| Частота перекл. | 45KHz |
| Сопр. изоляции | I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH |
| Ripple noise max ch1 | 100mVp-p |
| Ripple noise max ch2 | 100mVp-p |
| Диапазон вх. частоты | 47 ~ 63Hz |
| Storage temp humidity | -20 ~ +85℃, 10 ~ 95% RH |
| Voltage adj range ch1 | 10.8 ~ 13.2V |
| Voltage tolerance ch1 | ±1.0% |
| Voltage tolerance ch2 | ±3.0% |
| Диапазон входного напряжения DC | 124 ~ 370VDC |
| Terminal pin assignment | 1: AC/N; 2: AC/L; 3: FG; 4: DC OUTPUT COM; 5: DC OUTPUT +V; 6: DC OUTPUT +V; 7: DC OUTPUT COM; 8: DC/DC OUTPUT +5V |
| Тип защиты от перенапряжения | Hiccup mode |
| Корпус | 159*97*38 |
