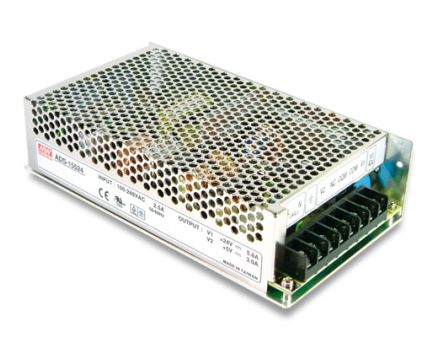

Источник питания ADS-15524
У поставщика
У поставщиков
47 шт.
Норм. уп.: 16
Цены поставщиков
Склад 39
В наличии:40 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5 904,16 |
| от 2 | 5 691,33 |
| от 4 | 5 626,42 |
Склад 13
В наличии:7 шт
Срок поставки: до недели
Норм. уп.: 16
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6 494,29 |
| от 2 | 6 439,84 |
| от 3 | 6 373,14 |
| от 4 | 6 287,05 |
| от 5 | 6 165,73 |
Описание
DC-DC преобразователь MEAN WELL ADS-15524 мощностью 154 Вт выдает стабильные 24 В при токе до 6,5 А. Модель отличается высоким КПД 82% и низким уровнем пульсаций 150 мВ. Подходит для промышленной автоматики и систем управления.
Технические характеристики
| Тип | DC/DC |
| MTBF | 202.3K hrs min. MIL-HDBK-217F (25℃) |
| Модель | ADS-15524 |
| Мощность, Вт | 154 |
| Номер корпуса | 906B |
| Охлаждение | free air convection |
| Выходной ток, А | 6,5 |
| Упаковка | 1Kg; 16pcs/16Kg/0.95CUFT |
| Выходное напряжение, В | 24 |
| Особенности | Universal AC input / Full range, Built-in active PFC function, 100% full load burn-in test, Fixed switching frequency at PFC 67KHz, PWM 134KHz, 2 years warranty |
| Допуск, % | 1 |
| Вибрация | 10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes |
| Переменный ток | 2.5A/115VAC, 1.5A/230VAC |
| Размеры | 199*110*50mm (L*W*H) |
| КПД | 82% |
| Защита | Short circuit / Overload / Over voltage |
| Ном. мощность | 154.2W |
| ЭМС излучение | EN55022 (CISPR22) Class B, EN61000-3-2,-3 |
| Помехоустойчивость | EN61000-4-2,3,4,5,6,8,11, EN55024, light industry level, criteria A |
| Время удержания | 24ms/230VAC; 20ms/115VAC at full load |
| Коэф. мощности | PF>0.92 |
| Пульсации и шум | 150mV |
| Output number | CH1, CH2 |
| Pfc frequency | 67KHz |
| Частота ШИМ | 134KHz |
| Dc voltage ch1 | 24V |
| Dc voltage ch2 | 5V |
| Пусковой ток | 23A/115VAC, 45A/230VAC |
| Диап. частот | 47 ~ 63Hz |
| Ток утечки | <1mA / 240VAC |
| Рег. линии | ±0.5% |
| Время нарастания | 1000ms, 90ms/230VAC; 2000ms, 90ms/115VAC at full load |
| Ripple noise ch1 | 150mVp-p |
| Ripple noise ch2 | 100mVp-p |
| Станд. безоп. | UL60950-1, TUV EN60950-1 approved |
| Рабочая влажность | 20 ~ 90% RH non-condensing |
| Current range ch1 | 0 ~ 6.5A |
| Current range ch2 | 0 ~ 3A |
| Rated current ch1 | 5.8A |
| Rated current ch2 | 3A |
| Выдерживаемое напр. | I/P-O/P:3KVAC, I/P-FG:2.0KVAC, O/P-FG:0.5KVAC |
| Диап. вх. напр. | 88 ~ 264VAC, 124 ~ 370VDC |
| Load regulation ch1 | ±0.5% |
| Load regulation ch2 | ±2.0% |
| Защита от перегр. | 105 ~ 135% rated output power, constant current limiting, recovers automatically |
| Раб. температура | -10 ~ +60℃ |
| Сопр. изоляции | 100M Ohms / 500VDC / 25℃/ 70% RH |
| Voltage tolerance ch1 | ±1.0% |
| Voltage tolerance ch2 | ±3.0% |
| Темп. коэф. | ±0.03%/℃ (0 ~ 50℃) |
| Terminal pin assignment | 1: AC/L; 2: AC/N; 3: FG; 4: +5V; 5: NC; 6: DC OUTPUT COM; 7: DC OUTPUT COM; 8: DC OUTPUT +V |
| Over voltage protection ch1 | 27.6 ~ 32.4V, shut down o/p voltage, re-power on to recover |
| Температура и влажность хранения | -20 ~ +85℃, 10 ~ 95% RH |
| Output voltage adjust range ch1 | 21.6 ~ 26.4V |
| Корпус | 199*110*50 |
