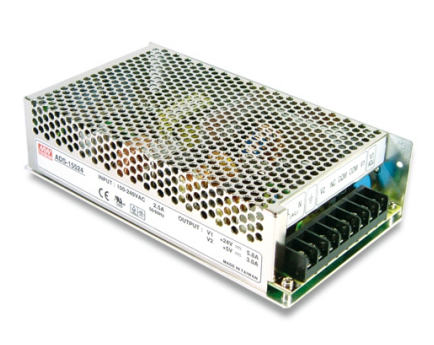

Источник питания ADS-15512
У поставщика
У поставщиков
18 шт.
Норм. уп.: 16
Цены поставщиков
Склад 39
В наличии:12 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5 015,88 |
| от 2 | 4 867,10 |
| от 3 | 4 826,52 |
| от 5 | 4 770,23 |
Склад 13
В наличии:5 шт
Срок поставки: до недели
Норм. уп.: 16
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4 615,51 |
| от 2 | 4 567,81 |
| от 3 | 4 506,24 |
| от 4 | 4 419,25 |
| от 5 | 4 270,87 |
Склад 16
В наличии:1 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5 350,37 |
Описание
Источник питания ADS-15512 от MEAN WELL — это DC-DC преобразователь мощностью 153 Вт. Модель выдаёт стабильное напряжение 12 В с током до 12,5 А и пульсациями не более 150 мВ. Подходит для промышленной автоматики и систем управления.
Технические характеристики
| Тип | DC/DC |
| MTBF | 202.3K hrs min. MIL-HDBK-217F (25℃) |
| Модель | ADS-15512 |
| Примечания | All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25℃ of ambient temperature., Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor., Tolerance: includes set up tolerance, line regulation and load regulation., The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. |
| Мощность, Вт | 153 |
| Серия | ADS-155 |
| Номер корпуса | 906B |
| Выходной ток, А | 12,5 |
| Упаковка | 1Kg; 16pcs/16Kg/0.95CUFT |
| Выходное напряжение, В | 12 |
| Особенности | Universal AC input / Full range, Built-in active PFC function, Protections: Short circuit / Overload / Over voltage, Cooling by free air convection, 100% full load burn-in test, Fixed switching frequency at PFC 67KHz, PWM 134KHz, 2 years warranty |
| Pfc fosc | 67KHz |
| Pwm fosc | 134KHz |
| Допуск, % | 2 |
| Вибрация | 10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes |
| Размеры | 199*110*50mm (L*W*H) |
| КПД | 77% |
| Описание | 155W Single Output with 5V, 3A DC-DC Converter series |
| Ном. мощность | 153W |
| ЭМС излучение | Compliance to EN55022 (CISPR22) Class B, EN61000-3-2,-3 |
| Помехоустойчивость | Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, light industry level, criteria A |
| Пульсации и шум | 150mV |
| Working temp | -10 ~ +60℃ |
| Ток AC типовой | 2.5A/115VAC 1.5A/230VAC |
| Кривая снижения мощности | Output Derating VS Input Voltage (15512): 100% at -10~50℃ with 21.6 CFM min.(10cm) fan; 100% at -10~40℃ with NO FAN; derates to 50% at 70℃ |
| Ток утечки | <1mA / 240VAC |
| Выходные каналы | 2 |
| Время нарастания | 1000ms, 90ms/230VAC 2000ms, 90ms/115VAC at full load |
| Время удержания тип. | 24ms/230VAC 20ms/115VAC at full load |
| Over voltage ch1 | 13.8 ~ 16.2V |
| Коэфф. мощности тип. | PF>0.92 |
| Станд. безоп. | UL60950-1, TUV EN60950-1 approved |
| Температурный коэффициент | ±0.03%/℃ (0 ~ 50℃) |
| Рабочая влажность | 20 ~ 90% RH non-condensing |
| Выдерживаемое напр. | I/P-O/P:3KVAC I/P-FG:2.0KVAC O/P-FG:0.5KVAC |
| Пусковой ток типовой | COLD START 23A/115VAC 45A/230VAC |
| Output ch1 voltage | 12V |
| Output ch2 voltage | 5V |
| Диап. вх. напр. | 88 ~ 264VAC 124 ~ 370VDC |
| Защита от перегр. | 105 ~ 135% rated output power, Constant current limiting, recovers automatically after fault condition is removed |
| Input efficiency typ | 77% |
| Сопр. изоляции | I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH |
| Диапазон вх. частоты | 47 ~ 63Hz |
| Storage temp humidity | -20 ~ +85℃, 10 ~ 95% RH |
| Terminal pin assignment | 1: AC/L; 2: AC/N; 3: FG; 4: +5V; 5: NC; 8: DC OUTPUT +V; 6,7: DC OUTPUT COM |
| Output ch1 current range | 0 ~ 12.5A |
| Output ch1 rated current | 11.5A |
| Output ch2 current range | 0 ~ 3A |
| Output ch2 rated current | 3A |
| Output ch1 line regulation | ±0.5% |
| Output ch1 load regulation | ±1.0% |
| Output ch2 line regulation | ±0.5% |
| Output ch2 load regulation | ±2.0% |
| Output ch1 ripple noise max | 150mVp-p |
| Output ch2 ripple noise max | 100mVp-p |
| Output ch1 voltage adj range | 10.8 ~ 13.2V |
| Output ch1 voltage tolerance | ±2.0% |
| Output ch2 voltage tolerance | ±3.0% |
| Тип защиты от перенапряжения | Shut down o/p voltage, re-power on to recover |
| Корпус | 199*110*50 |
