Регулируемый стабилизатор с низким падением напряжения отрицательной полярности, 0.2 А
У поставщика
ПроизводительANALOG DEVICES
КатегорияМикросхемы
У поставщиков
957 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 38
В наличии:492 шт.
Срок поставки: до 7 дн.
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 225,44 |
Склад 13
В наличии:465 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 294,01 |
| от 15 | 278,31 |
| от 30 | 265,85 |
| от 60 | 254,90 |
| от 120 | 247,49 |
Описание

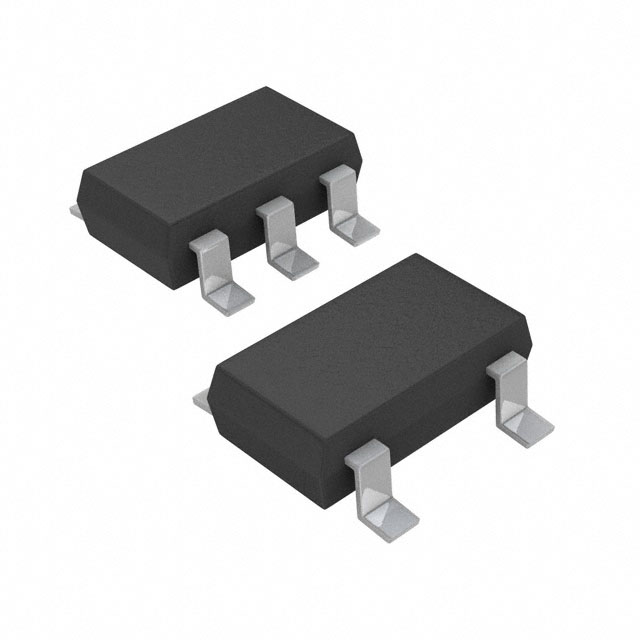

ADP7182AUJZ-R7 от Analog Devices — это регулируемый LDO-стабилизатор отрицательной полярности. Микросхема рассчитана на выходной ток до 0,2 А и выпускается в компактном корпусе 5-TSOP. Рабочий диапазон температур составляет от -40 до +85 °C. Применяется в промышленной автоматике и портативных устройствах, где требуется стабильное отрицательное напряжение.
Технические характеристики
| PSRR | 66dB at 10kHz at V_OUT = -3V |
| Тип | Linear Regulator (LDO) |
| Корпус | ['5-lead TSOT', '6-lead LFCSP', '8-lead LFCSP'] |
| Тип монтажа | SMD |
| Полярность | Negative |
| Защита | Current-limit, Thermal overload |
| Описание | Adjustable negative LDO regulator, 0.2A |
| Артикул | ADP7182AUJZ-R7 |
| Применение | ADC/DAC circuits, Precision amplifiers, Communications, Medical, Industrial |
| Enable logic | Positive or negative |
| Выходной шум | 18µV rms |
| Падение напряжения | -185mV at -200mA load |
| Начальная точность | ±1% |
| Ток отключения | -2µA |
| Ток покоя | -650µA with -200mA load |
| Диап. вх. напр. | -2.7V to -28V |
| Maximum output current | -200mA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Рекомендуемый входной конденсатор | 2.2µF |
| Рекомендуемый выходной конденсатор | 2.2µF |
| Output voltage fixed options | -1.2V, -1.5V, -1.8V, -2.5V, -3V, -5V |
| Описание (англ.) | REG LDO NEG ADJ 0.2A 8LFCSP |
| Adjustable output voltage range | -1.22V to -V_IN + V_DO |
| Accuracy over line load temperature | +2% max / -3% min |
| Stable with ceramic output capacitor | 2.2µF |
| Рабочая температура | -40В°C ~ 85В°C |
