Регулируемый стабилизатор с низким падением напряжения положительной полярности, 0.5 А
У поставщика
ПроизводительANALOG DEVICES
КатегорияМикросхемы
У поставщиков
504 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:504 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 308,71 |
| от 16 | 292,15 |
| от 31 | 279,00 |
| от 62 | 267,44 |
| от 123 | 259,64 |
Описание

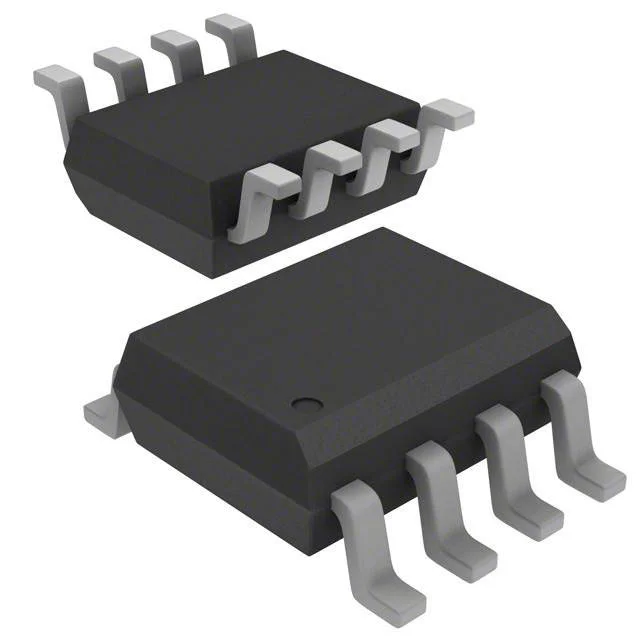

Регулируемый стабилизатор напряжения с низким падением напряжения (LDO) от Analog Devices. Обеспечивает выходной ток до 0,5 А, работает в широком диапазоне температур от -40 до +85 °C. Выпускается в компактном корпусе SOIC-8. Подходит для использования в промышленной автоматике и портативных устройствах.
Технические характеристики
| Корпус | SOIC-8, MSOP-8, LFCSP-8 |
| Тип монтажа | SMD |
| Low dropout | Да |
| Выходной шум | 27µV rms (with CNR=10nF), 45µV rms (without CNR) |
| Anycap stable | Да |
| Ограничение тока | internal |
| Падение напряжения | 200mV typical at 500mA, 400mV max |
| Рег. линии | 0.04 mV/V |
| Рег. нагрузки | 0.04 mV/mA |
| Ток отключения | less than 1µA typical |
| Точность напряжения | ±0.9% at 25°C, ±1.8% over temperature |
| Adjustable output | Да |
| Peak load current | 800mA |
| Ток покоя | 90µA typical at light load |
| Макс. вых. ток | 500mA |
| Thermal protection | Да |
| Диап. вх. напр. | 2.6V to 11V |
| Мин. выходной конденсатор | 1.0µF |
| Диап. вых. напр. | 1.5V to 10V |
| Диапазон питания | 2.6V to 11V |
| Shutdown threshold low | 0.4V |
| Shutdown threshold high | 2.0V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Capacitor esr insensitive | Да |
| Ground current in shutdown | 0.9µA typical, 3µA max |
| Описание (англ.) | REG LDO ADJ 0.5A 8SOIC |
| Thermal resistance msop8 2layer | 220°C/W |
| Thermal resistance msop8 4layer | 158°C/W |
| Thermal resistance soic8 2layer | 122.3°C/W |
| Thermal resistance soic8 4layer | 86.6°C/W |
| Thermal resistance lfcsp8 2layer | 62°C/W |
| Thermal resistance lfcsp8 4layer | 48°C/W |
| Диапазон темп. окр. | -40°C to +85°C |
| Диапазон темп. перехода | -40°C to +150°C |
| Рабочая температура | -40В°C ~ 85В°C |
