Линейный стабилизатор с низким падением напряжения положительной полярности, 1.5 В, 0.3 А
У поставщика
ПроизводительANALOG DEVICES
КатегорияМикросхемы
У поставщиков
31 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:31 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 35,25 |
| от 11 | 34,27 |
| от 19 | 32,88 |
| от 38 | 31,30 |
| от 75 | 29,66 |
Описание

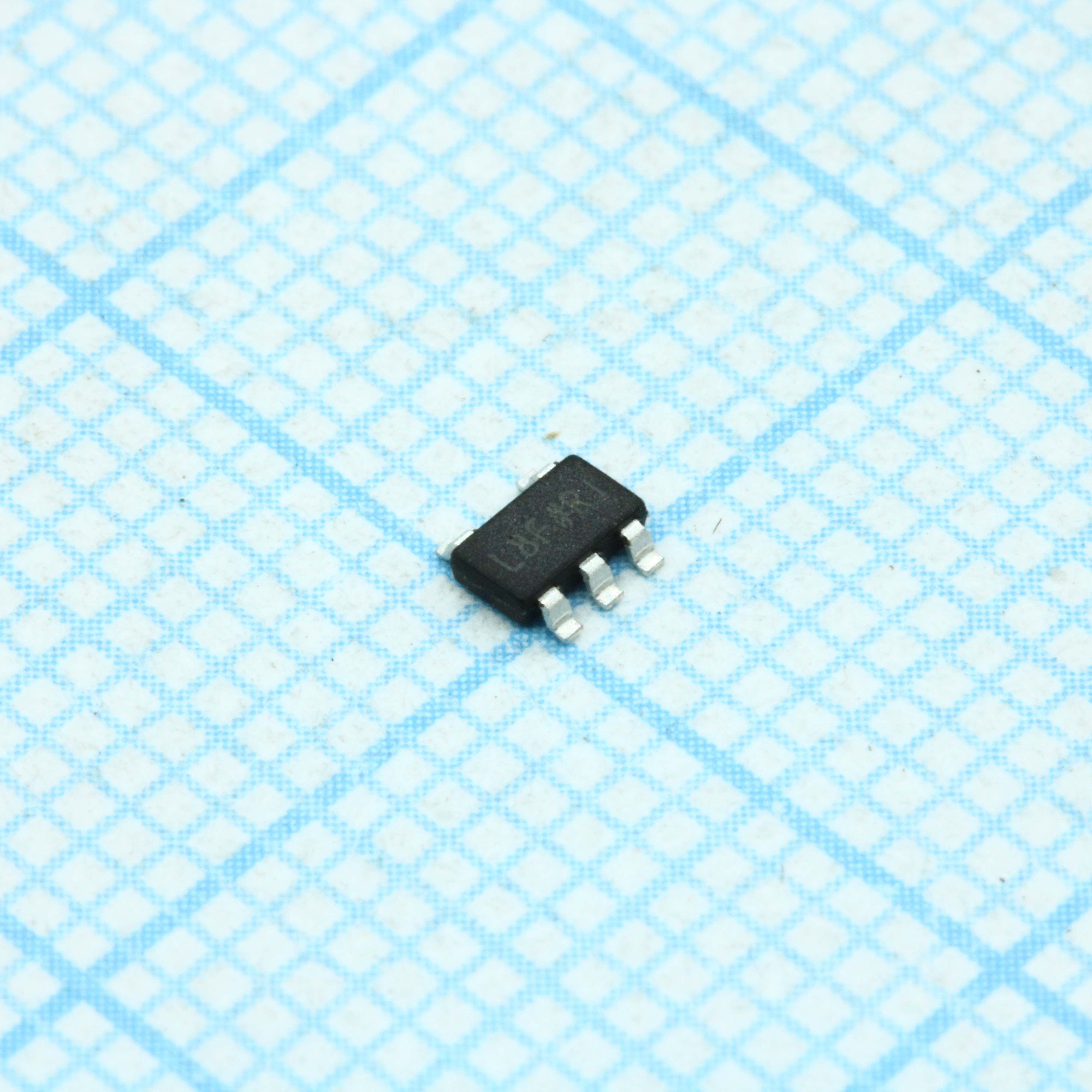

Линейный стабилизатор ADP170AUJZ-1.5-R7 от Analog Devices обеспечивает стабильное выходное напряжение 1.5 В при токе до 0.3 А. Компонент выполнен в компактном корпусе TSOT-23-5 и отличается низким падением напряжения. Подходит для использования в портативной и промышленной электронике.
Технические характеристики
| PSRR | 73dB at 1kHz; 70dB at 10kHz |
| Enable | logic-controlled enable |
| Корпус | 5-lead TSOT |
| Тип монтажа | SMD |
| Компонент | ADP170AUJZ-1.5-R7 |
| Защита | current limit, short-circuit protection, thermal overload protection |
| Описание | Positive low dropout linear regulator, CMOS, fixed 1.5V output, 300mA |
| Выходной шум | 30µV rms at Vout=0.8V |
| Корпус | TSOT-23-5 |
| Вых. напряжение | 1.5V |
| Падение напряжения | 66mV at 300mA load |
| Входной конденсатор | 1µF ceramic |
| Рег. линии | ±0.25%/V |
| Рег. нагрузки | 0.001%/mA |
| Выходной конденсатор | 1µF ceramic |
| Ток отключения | 0.1µA typical; <1µA |
| Ток покоя | 23µA at 0mA load; 170µA at 300mA load |
| Макс. вых. ток | 300mA |
| Диап. вх. напр. | 1.6V to 3.6V |
| Варианты выходного напряжения | 31 fixed options from 0.8V to 3.0V |
| Точность выходного напряжения | ±1% at 10mA; ±2% line/load; ±3% over temperature |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Описание (англ.) | IC REG LDO 1.5V 0.3A TSOT23-5 |
| Рабочая температура перехода | -40°C to +125°C |
| Рабочая температура | -40В°C ~ 85В°C |
