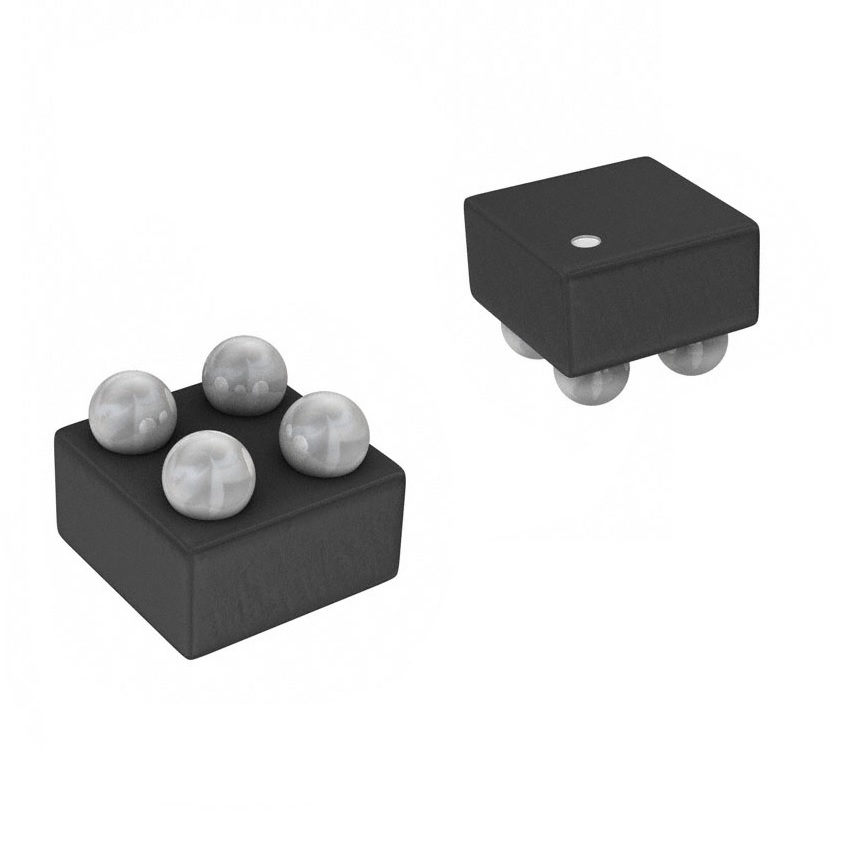

Ic reg ldo 3v 0.15a 4wlcsp ADP150ACBZ-3.0-R7
У поставщика
ПроизводительANALOG DEVICES
КатегорияМикросхемы
У поставщиков
68 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:68 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 36,82 |
| от 10 | 35,85 |
| от 18 | 34,44 |
| от 36 | 32,86 |
| от 71 | 31,15 |
Описание
Микросхема стабилизатора напряжения от Analog Devices. Обеспечивает фиксированное выходное напряжение 3 В при токе до 0,15 А. Выполнена в миниатюрном корпусе 4-WLCSP (0,76x0,76 мм) и работает в диапазоне температур от -40°C до +85°C. Подходит для портативных устройств и маломощной бытовой электроники.
Технические характеристики
| PSRR | 70dB at 10kHz |
| Enable | logic-controlled enable |
| Корпус | 4-ball WLCSP, 0.8mm x 0.8mm, 0.4mm pitch |
| Особенности | No additional noise bypass capacitor required, Stable with 1uF ceramic capacitors, Low quiescent current, Low shutdown current, AEC-Q100 qualified for automotive applications |
| Функция | LDO regulator |
| Тип монтажа | SMD |
| Защита | current limit and thermal overload protection |
| Описание | Ultralow noise 150 mA CMOS linear regulator, fixed 3.0 V output |
| Артикул | ADP150ACBZ-3.0-R7 |
| Uvlo rising | 1.96V |
| Производитель | Analog Devices |
| Выходной шум | 9uV rms |
| Uvlo falling | 1.28V |
| Корпус | 4-WLCSP (0.76x0.76) |
| Ограничение тока | 190mA min, 260mA typ, 400mA max |
| Вых. напряжение | 3.0V |
| Падение напряжения | 105mV at 150mA |
| Входной конденсатор | 1uF ceramic |
| Рег. линии | ±0.05%/V |
| Рег. нагрузки | 0.002%/mA |
| Выходной конденсатор | 1uF ceramic |
| Ток отключения | <1uA |
| Ток покоя | 10uA at zero load |
| Темп. диапазон | -40°C to +125°C (junction) |
| Макс. вых. ток | 150mA |
| Диап. вх. напр. | 2.2V to 5.5V |
| Точность выходного напряжения | ±1% initial |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Описание (англ.) | IC REG LDO 3V 0.15A 4WLCSP |
| Minimum ceramic capacitance tolerance | ±30% |
| Рабочая температура | -40В°C ~ 85В°C |
