Регулируемый стабилизатор с низким падением напряжения положительной полярности, 0.5 А
У поставщика
ПроизводительANALOG DEVICES
КатегорияМикросхемы
У поставщиков
813 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:813 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 114,91 |
| от 35 | 107,67 |
| от 70 | 101,94 |
| от 140 | 96,90 |
| от 280 | 93,50 |
Описание
Микросхема регулируемого стабилизатора с низким падением напряжения от Analog Devices. Работает при входном напряжении от 2,3 до 5,5 В, выдаёт до 500 мА с точностью ±1%. Падение напряжения всего 130 мВ при полной нагрузке, собственное потребление — 45 мкА. Подходит для портативной и промышленной электроники с питанием от батарей.
Технические характеристики
| PSRR | 60dB at 100kHz |
| Enable | logic controlled |

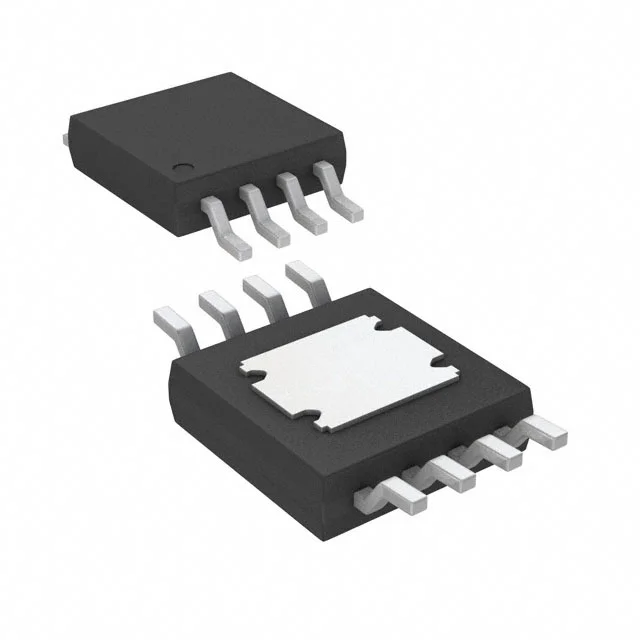

| Корпус | 8-MSOP-EP |
| Тип монтажа | SMD |
| Размеры | 3.00mm x 3.00mm x 1.10mm |
| Тип монтажа | SMD |
| Enable logic | active high |
| Ограничение тока | Да |
| Capacitor input | 1µF ceramic |
| Падение напряжения | 130mV at 500mA |
| Рег. линии | ±0.05%/V |
| Рег. нагрузки | specified |
| Время мягкого пуска | 350µs |
| Capacitor output | 1µF ceramic |
| Начальная точность | 1% |
| Ток отключения | 1µA |
| Вх. емкость | 1.0µF |
| Макс. вх. напр. | 5.5V |
| Мин. входное напряжение | 2.3V |
| Ток покоя | 45µA |
| Опорное напряжение | 0.5V |
| Выходная емкость | 1.0µF |
| Макс. вых. ток | 500mA |
| Макс. выходное напряжение | 5.0V |
| Мин. вых. напряжение | 0.8V |
| Supply current 0mA | 45µA |
| Supply current 1mA | 60µA |
| Диап. вх. напр. | 2.3V to 5.5V |
| Supply current 250mA | 160µA |
| Supply current 500mA | 210µA |
| Undervoltage lockout | 2.3V |
| Shutdown current 125C | 1µA |
| Точность выходного напряжения | ±1% at 25°C, ±3% over temperature |
| Supply current 0mA 125C | 105µA |
| Supply current 1mA 125C | 120µA |
| Диап. темп. хр. | -65°C to +150°C |
| Supply current 250mA 125C | 210µA |
| Supply current 500mA 125C | 280µA |
| Диап. раб. темп. | -40°C to +125°C (junction) |
| Тепловая защита | Да |
| Output voltage fixed options | 1.75V to 3.3V |
| Quiescent current 500mA load | 210µA |
| Output voltage accuracy fixed | -1% to +1% |
| Диапазон регулировки выходного напряжения | 0.8V to 5.0V |
| Output voltage accuracy adjustable | 0.495V to 0.505V at 10mA |
| Output voltage accuracy adjustable full | 0.485V to 0.515V |
