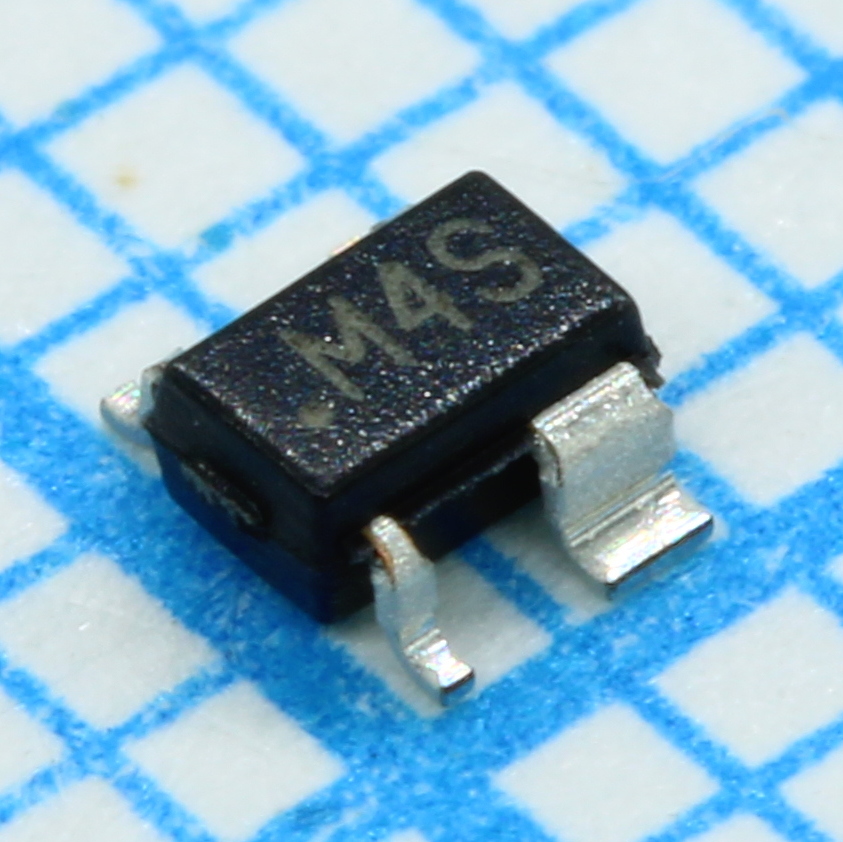

Супервизор микропроцессора ADM6713RAKSZ-REEL7
У поставщика
ПроизводительANALOG DEVICES
КатегорияСупервизоры
У поставщиков
28 шт.
Норм. уп.: 200
Цены поставщиков
Склад 13
В наличии:28 шт
Срок поставки: до недели
Норм. уп.: 200
Минимальная партия: 32 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 22,45 |
| от 16 | 21,63 |
| от 28 | 20,49 |
| от 56 | 19,33 |
| от 111 | 18,23 |
Описание
Микросхема-супервизор ADM6713RAKSZ-REEL7 от Analog Devices контролирует напряжение питания микропроцессора. Устройство имеет порог сброса 2,63 В и выполнено в компактном корпусе SC-70-4. Работает в расширенном диапазоне температур от -40°C до +125°C. Применяется в промышленной автоматике и встраиваемых системах для защиты от сбоев при понижении напряжения.
Технические характеристики
| Корпус | 4-Lead SC70 |
| Тип монтажа | SMD |
| Компонент | ADM6713RAKSZ-REEL7 |
| Mr abs max | VCC+0.3V |
| Описание | Microprocessor Supervisory Circuit with Open-Drain RESET Output |
| Тип выхода | Open-Drain |
| Vcc abs max | 6V |
| Reset abs max | 6V |
| Mr reset delay | 200ns |
| Макс. вх. ток | 20mA |
| Reset timeout max | 460ms |
| Reset timeout min | 140ms |
| Reset timeout typ | 240ms |
| Mr glitch immunity | 100ns |
| Mr min pulse width | 1us |
| Макс. вых. ток | 20mA |
| Макс. ток питания | 30uA |
| Ток пит. тип. | 12uA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.0V |
| Vcc to reset delay | 20us |
| Reset threshold typ | 2.63V |
| Reset output low max | 0.3V |
| Vcc rate of rise max | 100V/us |
| Тепловое сопротивление JA | 146°C/W |
| Reset threshold tempco | 30ppm/°C |
| Reset threshold max 25c | 2.66V |
| Reset threshold min 25c | 2.59V |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Mr pullup resistance max | 20kOhm |
| Mr pullup resistance min | 10kOhm |
| Макс. раб. темп. | +125°C |
| Мин. раб. темп. | -40°C |
| Температура пайки выводов | 300°C |
| Mr input threshold low max | 0.3VCC |
| Reset output low condition | VCC=VTH min, ISINK=1.2mA |
| Mr input threshold high min | 0.7VCC |
| Reset timeout max high temp | 640ms |
| Reset open drain leakage max | 1uA |
| Reset output low max low vcc | 0.3V |
| Supply current max high temp | 60uA |
| Описание (англ.) | SUPERVISOR MPU 2.63V SC70-4 |
| Reset threshold max full temp | 2.70V |
| Reset threshold max high temp | 2.74V |
| Reset threshold min full temp | 2.55V |
| Reset threshold min high temp | 2.52V |
| Supply voltage min extended temp | 1.2V |
| Reset output low condition low vcc | VCC>1.0V, ISINK=50uA |
| Рабочая температура | -40°C ~ 125°C |
