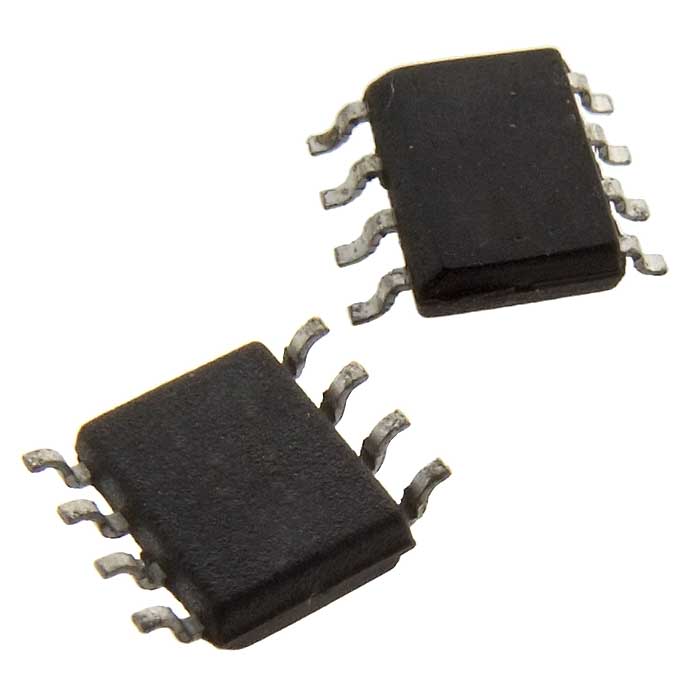

Микросхема ADM3485ARZ-REEL7
У поставщика
У поставщиков
5 997 шт.
Норм. уп.: 5
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 2срок до 2 недель
Цена за шт288,75 ₽
Сумма577,50 ₽
В наличии748 шт
от 2 штюрлицам и ИП
Склад 15срок до 10 дн.
Цена за шт—
Сумма—
В наличии1 345 шт
только упаковками по 5 штюрлицам и ИП
продаётся от 5 штпри 5 — 116,40 ₽
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии3 904 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
продаётся от 10 штпри 10 — 136,72 ₽
2 шт · Склад 2 · 577,50 ₽
Описание
Микросхема ADM3485ARZ-REEL7 от Analog Devices — это интерфейсный трансивер для линий RS-485/RS-422. Работает при напряжении 3,3 В, поддерживает температурный диапазон от -40 до +85 °С и выпускается в поверхностном корпусе SOIC-8 с выходом с тремя состояниями. Применяется в системах промышленной автоматики и сетях передачи данных.
Технические характеристики
| Тип | выхода - 3 состояния (3-State) |
| Дуплекс | Half |
| Вес | 0.29 |
| В упаковке | REEL, 1000 шт. |
| Тип монтажа | SMD |
| Корпус | SOIC-8 (SMD) |
| Интерфейс | RS-422; RS-485 |
| Кол-во выводов | 8 |
| Рабочая температура | -40…+85 °С |
| Описание | 3.3V-Powered, 10Mbps True RS-485/RS-422 Transceiver |
| Артикул | MAX3485 |
| Макс. скорость передачи данных | 10Mbps |
| Тип монтажа | SMD/THT |
| Варианты корпуса | 8 Plastic DIP, 8 SO, 14 SO, Dice |
| Стандартная цоколёвка | 75176 |
| Диап. вх. напр. | 3,3 В |
| Ограничение скорости нарастания | Нет |
| Макс. напр. пит. | 3.6V |
| Мин. напр. пит. | 3.0V |
| Макс. ток отключения | 1uA |
| Ток отключения, тип. | 2nA |
| Количество приемников драйвера | 2 |
| Вх. низ. напр. макс. | 0.8V |
| Макс. время включения драйвера | 90ns |
| Вх. выс. напр. мин. | 2.0V |
| Мощность SO-8 | 471mW |
| Ном. напряжение питания | 3.3V |
| Макс. время отключения драйвера | 80ns |
| Ток логического входа, макс. | 2uA |
| Макс. приёмопередатчиков на шине | 32 |
| Мощность SO-14 | 667mW |
| Макс. темп. хр. | 160C |
| Мин. темп. хр. | -65C |
| Макс. темп. перехода | 160C |
| Макс. раб. темп. | 85C |
| Мин. раб. темп. | -40C |
| Время переключения драйвера, макс. | 25ns |
| Время переключения драйвера, тип. | 8ns |
| Температура пайки выводов | 300C |
| Ток питания без нагрузки, макс. | 2.2mA |
| Макс. напряжение питания | 7V |
| Макс. ток питания в выключенном состоянии | 1uA |
| Макс. задержка распространения драйвера | 35ns |
| Тип. задержка распространения драйвера | 22ns |
| Макс. синфазное входное напряжение | 12V |
| Синфазное входное напряжение, мин. | -7V |
| Синфазный выход драйвера, макс. | 3V |
| Тип. гистерезис входа приёмника | 50mV |
| Входное сопротивление приёмника, мин. | 12kOhm |
| Макс. время включения драйвера из выключения | 900ns |
| Мощность DIP-8 | 727mW |
| Выходное напряжение низкого уровня приёмника, макс. | 0.4V |
| Ток КЗ драйвера, мин. | 250mA |
| Мощность DIP-14 | 800mW |
| Выходное напряжение высокого уровня приёмника, мин. | VCC-0.4V |
| Перекос задержки распространения драйвера, макс. | 8ns |
| Макс. ток КЗ приёмника | 60mA |
| Мин. ток КЗ приёмника | 8mA |
| Макс. дифференциальный порог приёмника | 0.2V |
| Мин. дифференциальный порог приёмника | -0.2V |
| Дифф. выход драйвера RS-422, мин. | 2.0V |
| Дифф. выход драйвера RS-485, мин. | 1.5V |
| Задержка дифференциального выхода драйвера, макс. | 35ns |
| Задержка дифференциального выхода драйвера, тип. | 22ns |
| Тепловое сопротивление SO-8, Rja | 120C/W |
| Тепловое сопротивление SO-8, Rjc | 37C/W |
| Тепловое сопротивление SO-14, Rja | 84C/W |
| Тепловое сопротивление SO-14, Rjc | 34C/W |
