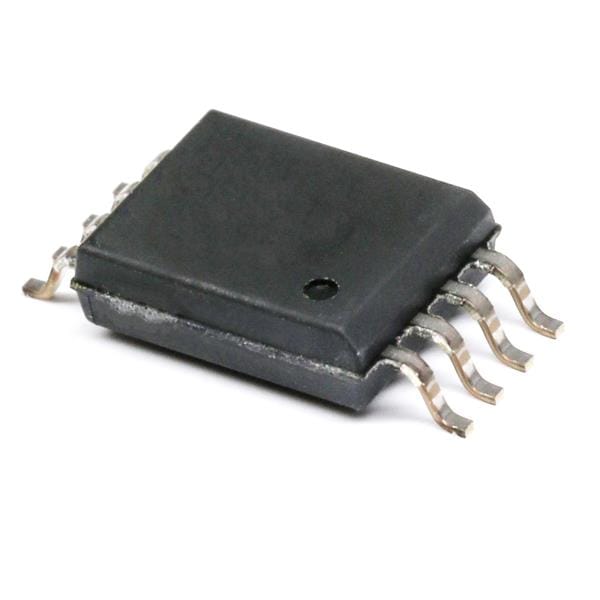

Трансивер шины CAN 12мБ/с ADM3058EBRIZ-RL
У поставщика
ПроизводительANALOG DEVICES
КатегорияМикросхемы
У поставщиков
61 шт.
Норм. уп.: 1500
Цены поставщиков
Склад 13
В наличии:61 шт
Срок поставки: до недели
Норм. уп.: 1500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 643,90 |
| от 4 | 609,68 |
| от 8 | 581,82 |
| от 16 | 561,13 |
| от 32 | 545,72 |
Описание
Трансивер шины CAN от Analog Devices поддерживает скорость передачи данных до 12 Мбит/с. Микросхема имеет один передатчик и один приёмник, выпускается в компактном корпусе SOIC-8. Подходит для высокоскоростных промышленных сетей и систем автоматизации.
Технические характеристики
| ЭСР воздух | ±15kV (IEC 61000-4-2) |
| Тип монтажа | SMD |
| ЭСР контакт | ±8kV (IEC 61000-4-2) |
| Корпус | SOIC-8 |
| Макс. скорость передачи данных | 12Mbps |
| Dominant timeout | yes (protects against bus lock up) |
| Одобр. безоп. | UL 1577, CSA, IEC 60601, IEC 61010, VDE V 0884-11 |
| Тепловая защита | Да |
| Common mode range | ±25V |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Размеры упаковки | 4.90mm x 3.90mm (typical SOIC-8) |
| Bus fault protection | ±40V |
| Working voltage peak | 1500V |
| Изол. напр. RMS | 5.7kV |
| Макс. задержка распространения | 155ns |
| Supply voltage bus max | 5.5V |
| Supply voltage bus min | 4.5V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Supply current logic typ | 5.5mA |
| Supply voltage logic max | 5.5V |
| Supply voltage logic min | 1.7V |
| Описание (англ.) | CAN TRANSCEIVER, 12MBPS, 1TX/RX, WSOIC |
| Common mode transient immunity | >50kV/μs |
| Supply current bus dominant max | 75mA |
| Supply current bus dominant typ | 63mA |
| Driver dominant canh voltage max | 4.5V |
| Driver dominant canh voltage min | 2.75V |
| Supply current bus recessive max | 7mA |
| Supply current bus recessive typ | 5.3mA |
| Driver recessive differential output max | 50mV |
| Driver recessive differential output min | -500mV |
