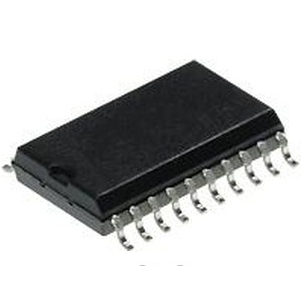

Микросхема ADM2582EBRWZ-REEL7
В наличии
На своём складе
5 шт.
Норм. уп.: 1
У поставщиков
2 860 шт.
Норм. уп.: 400
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 606,88 |
| от 4 | 598,51 |
| от 8 | 590,14 |
| от 15 | 585,96 |
Цены поставщиков
Склад 13
В наличии:2 460 шт
Срок поставки: до недели
Норм. уп.: 400
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 928,92 |
| от 10 | 891,14 |
| от 19 | 865,86 |
| от 37 | 843,63 |
| от 74 | 828,60 |
Склад 15
В наличии:400 шт
Срок поставки: до 10 дн.
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 976,68 |
Описание
Микросхема ADM2582EBRWZ-REEL7 от Analog Devices — это изолированный интерфейс RS-485/RS-422 с индуктивной развязкой. Работает при напряжении 5 В, поддерживает температуру от -40 до +85 °C и выпускается в корпусе SOIC-20 для поверхностного монтажа. Чувствительна к повышенной влажности, поэтому требует защиты. Применяется в промышленной автоматике и системах передачи данных.
Технические характеристики
| Тип | развязки - Magnetic Coupling (индуктивный) |
| Особенности | чувствителен к повышенной влажности |
| Вес | 1.51 |
| В упаковке | REEL, 400 шт. |
| Тип монтажа | SMD |
| Корпус | SOIC-20 (SMD) |
| Esd pins | RS-485 input/output pins |
| Скорость передачи данных | 16Mbps |
| Упаковка | tape and reel |
| Рабочая температура | -40…+85 °С |
| Описание | Signal and power isolated RS-485/RS-422 transceiver with integrated isoPower DC-to-DC converter and ±15 kV ESD protection |
| Артикул | ADM2582EBRWZ-REEL7 |
| Тип монтажа | SMD |
| Защита от ЭСР | ±15kV |
| Напряжение питания | 5V or 3.3V |
| Number of nodes | 256 |
| Current limiting | Да |
| Диап. вх. напр. | 3…5,5 (max); 5,0 (ном.) В |
| Тепловая защита | Да |
| Transceiver type | RS-485/RS-422 |
| Количество выводов корпуса | 20 |
| Vde rated voltage | 560V peak |
| Duplex configuration | half/full duplex configurable |
| Isolation technology | iCoupler + isoPower |
| Isolation voltage ul | 2500V rms for 1 minute per UL 1577 |
| Regulatory approvals | UL 1577, VDE DIN EN 60747-5-2 (VDE 0884 Part 2): 2003-01 |
| Соответствие стандартам | ANSI/TIA/EIA-485-A-98, ISO 8482:1987(E) |
| Fail safe receiver inputs | open- and short-circuit fail-safe |
| Isolated dc to dc converter | Да |
| Диап. раб. темп. | -40°C to +85°C |
| Common mode transient immunity | >25kV/µs |
