Интерфейс RS-485 с гальванической развязкой
У поставщика
ПроизводительANALOG DEVICES
КатегорияИнтерфейсы RS-422, RS-485
У поставщиков
107 шт.
Норм. уп.: 400
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт706,28 ₽
Сумма706,28 ₽
+ доплата 490,00 ₽
В наличии107 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 4 — 669,23 ₽ (−5%)
Заказ со склада «Склад 13» с этой позицией — 706,28 ₽. До заказа без доплаты не хватает 16 593,72 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 706,28 ₽
Описание

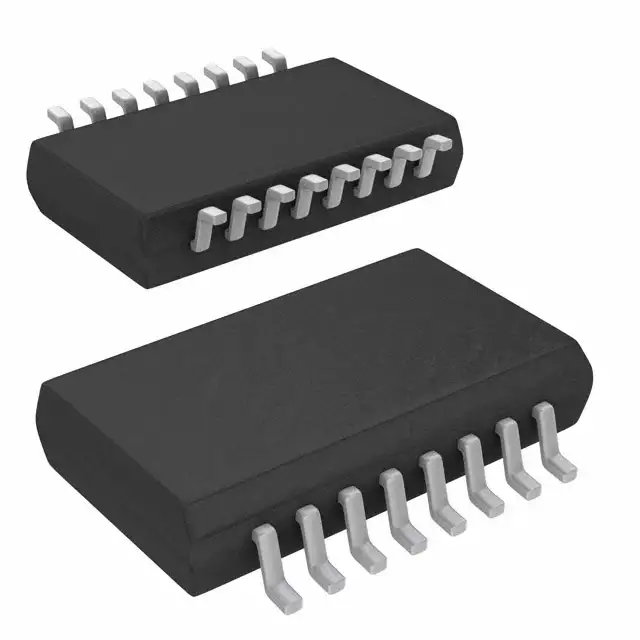

Микросхема интерфейса RS-485 с гальванической развязкой от Analog Devices. Выдерживает изоляцию до 5 кВ, работает в корпусе SO16W при температурах от -40°C до 105°C. Подходит для промышленной автоматики и систем передачи данных в условиях высоких помех.
Технические характеристики
| Nodes | 32 |
| Корпус | 16-выводной SOIC широкий корпус |
| Тип монтажа | SMD |
| Vdd1 max | 5.5V |
| Vdd1 min | 2.7V |
| Vdd2 max | 5.5V |
| Vdd2 min | 4.5V |
| Макс. скорость передачи данных | 16Мбит/с |
| Защита от ЭСР | ±8kV HBM |
| Тепловая защита | Да |
| Защита приёмника при обрыве | open-circuit |
| Порог низкого уровня входа | 0.25*VDD1 |
| Порог высокого уровня входа | 0.7*VDD1 |
| Изол. напр. RMS | 5000В rms |
| Idd1 typ low data rate | 3mA |
| Idd2 typ low data rate | 4mA |
| Пиковое напряжение изоляции | 848V peak |
| Idd1 typ high data rate | 6mA |
| Idd2 typ high data rate | 60mA |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Макс. раб. темп. | +105°C |
| Мин. раб. темп. | -40°C |
| Описание (англ.) | DGTL ISO 5KV RS422/RS485 16SOIC |
| Устойчивость к переходным помехам синфазного сигнала | >25kV/μs |
| Driver output voltage min rs422 | 2.0V |
| Driver output voltage min rs485 | 1.5V |
| Макс. выходной ток короткого замыкания | 200mA |
| Рабочая температура | -40°C ~ 105°C |
