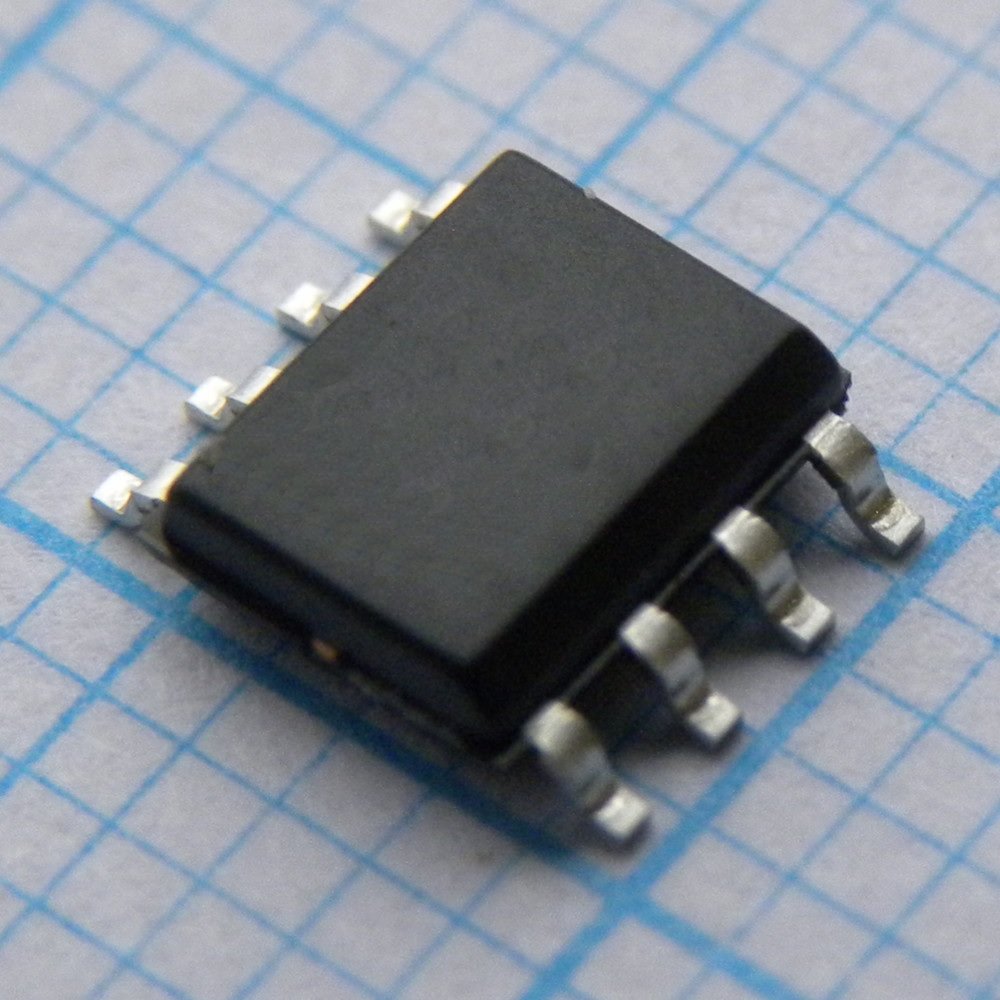

Микросхема интерфейсов ADM1485ARZ-REEL7 / SO-8
У поставщика
ПроизводительANALOG DEVICES
КатегорияИнтерфейсы RS-422, RS-485
У поставщиков
2 215 шт.
Норм. уп.: 5
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 15срок до 10 дн.
Цена за шт162,25 ₽
Сумма811,25 ₽
В наличии2 215 шт
только упаковками по 5 штюрлицам и ИП
5 шт · Склад 15 · 811,25 ₽
Описание
Микросхема интерфейсов ADM1485ARZ-REEL7 производства Analog Devices представляет собой высокоскоростной приемопередатчик стандарта RS-485/RS-422. Компонент выполнен в компактном корпусе SO-8 и обеспечивает надежную передачу данных по витой паре. Отличается низким энергопотреблением и защитой от короткого замыкания, что делает его подходящим для промышленных сетей и систем автоматизации.
Технические характеристики
| Тип | Transceiver |
| Дуплекс | Half |
| Корпус | SO-8 |
| Протокол | RS422, RS485 |
| Тип монтажа | SMD |
| Скорость передачи данных | 30Mbps |
| Скорость передачи данных | 30Mbps |
| Тип монтажа | поверхностный монтаж |
| Корпус | 8-SOIC (0.154", 3.90mm Width) |
| Защита от ЭСР | Да |
| Напряжение питания | 4.75V ~ 5.25V |
| Тепловая защита | Да |
| Описание | RS-422/RS-485 Interface IC RS-485 HIGH SPEED I/F IC |
| Макс. напр. пит. | 5.25V |
| Мин. напр. пит. | 4.75V |
| Гистерезис приёмника | 70 mV |
| Входной ток логики | 1uA |
| Рабочая температура | -40°C ~ 85°C |
| Макс. рассеиваемая мощность | 450mW |
| Макс. время включения драйвера | 25ns |
| Ном. напряжение питания | 5V |
| Корпус по производителю | 8-SOIC |
| Макс. время отключения драйвера | 25ns |
| Receiver enable time max | 20ns |
| Защита от КЗ | Да |
| Bus common mode range max | 12V |
| Bus common mode range min | -7V |
| Макс. время нарастания/спада драйвера | 15ns |
| Driver rise fall time typ | 8ns |
| Receiver disable time max | 20ns |
| Гистерезис входа приёмника | 70mV |
| Входное сопротивление приёмника | 12kΩ |
| Supply current enabled max | 2.2mA |
| Количество драйверов/приемников | 1/1 |
| Supply current disabled max | 1mA |
| Макс. задержка распространения драйвера | 15ns |
| Driver propagation delay min | 2ns |
| Тип. задержка распространения драйвера | 10ns |
| Receiver input threshold max | 0.2V |
| Receiver input threshold min | -0.2V |
| Порог лог. входа низкий, макс. | 0.8V |
| Number of transceivers on bus | 32 |
| Темп. хр. макс. | 150°C |
| Темп. хр. мин. | -65°C |
| Порог лог. входа высокий, мин. | 2V |
| Макс. задержка распространения приёмника | 30ns |
| Receiver propagation delay min | 8ns |
| Задержка распространения приёмника, тип. | 15ns |
| Раб. температура макс. | 85°C |
| Раб. темп. мин. | -40°C |
| Receiver input current negative | -0.8mA |
| Receiver input current positive | 1mA |
| Выходное напряжение низкого уровня приёмника, макс. | 0.4V |
| Выходное напряжение высокого уровня приёмника, мин. | 4V |
| Синфазное выходное напряжение драйвера | 3V |
| Ток утечки трёхстабильного выхода | 1uA |
| Driver differential output voltage max | 5V |
| Driver differential output voltage min | 1.5V |
| Термосопротивление переход-среда | 170°C/W |
| Driver output short circuit current max | 250mA |
| Driver output short circuit current min | 35mA |
| Receiver output short circuit current max | 85mA |
| Receiver output short circuit current min | 7mA |
