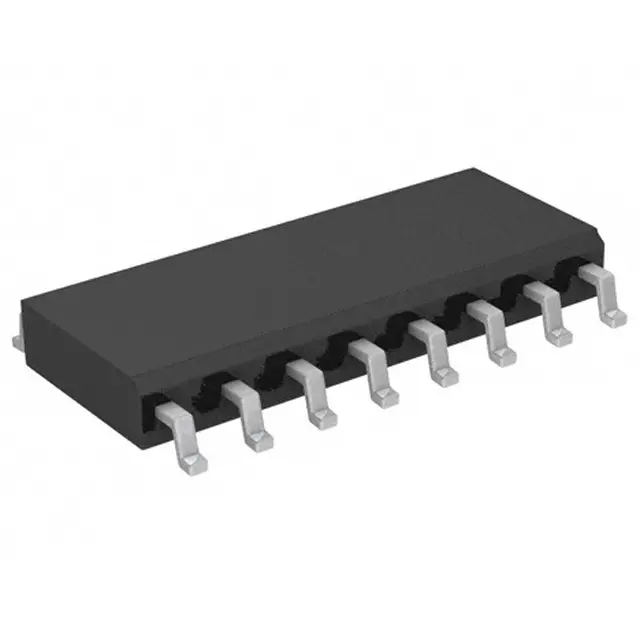

Переключатель SPST ADG711BRZ-REEL7
У поставщика
ПроизводительANALOG DEVICES
КатегорияМикросхемы
У поставщиков
159 шт.
Норм. уп.: 1000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт666,91 ₽
Сумма666,91 ₽
+ доплата 490,00 ₽
В наличии159 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 4 — 631,81 ₽ (−5%)
Заказ со склада «Склад 13» с этой позицией — 666,91 ₽. До заказа без доплаты не хватает 16 633,09 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 666,91 ₽
Описание
Микросхема-переключатель ADG711BRZ-REEL7 от Analog Devices. Это счетверённый SPST-ключ в компактном корпусе SO-16, рассчитанный на рабочий диапазон температур от -40 до +85 °C. Применяется в системах сбора данных, промышленной автоматике и коммутации аналоговых сигналов.
Технические характеристики
| Корпус | 16-lead TSSOP, 16-lead SOIC |
| Ton max | 16ns |
| Ton typ | 11ns |
| Тип монтажа | SMD |
| Toff max | 10ns |
| Toff typ | 6ns |
| Тип переключателя | SPST |
| Полоса пропускания -3 дБ | 200MHz |
| On capacitance | 22pF |
| Crosstalk 10mhz | -90dB |
| Drain capacitance | 10pF |
| Макс. вх. ток | ±0.1μA |
| Тип. входной ток | 0.005μA |
| Потребляемая мощн. | <0.01μW |
| Число переключателей | 4 |
| Off isolation 1mhz | -78dB |
| Source capacitance | 10pF |
| Макс. ток питания | 1.0μA |
| Ток пит. тип. | 0.001μA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.8V |
| Диапазон аналогового сигнала | 0V to VDD |
| Логическая совместимость | TTL/CMOS |
| Off isolation 10mhz | -58dB |
| Автомобильный | Да |
| Вносимый заряд, тип. | 3pC |
| On resistance max 3v | 5.5Ω |
| On resistance max 5v | 4.5Ω |
| On resistance typ 3v | 5Ω |
| On resistance typ 5v | 2.5Ω |
| Break before make min | 1ns |
| Break before make typ | 6ns |
| Ток утечки стока тип. | ±0.01nA |
| Вх. низ. напр. макс. | 0.8V |
| Тип. ток утечки открытого канала | ±0.01nA |
| Вх. выс. напр. мин. | 2.4V |
| On resistance typ 1 8v | 35Ω |
| Тип. ток утечки истока в выключенном состоянии | ±0.01nA |
| On resistance match max | 0.3Ω |
| On resistance match typ | 0.05Ω |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Drain off leakage max 25c | ±0.1nA |
| Drain off leakage max 85c | ±0.2nA |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Channel on leakage max 25c | ±0.1nA |
| Channel on leakage max 85c | ±0.2nA |
| Неравномерность сопротивления во включённом состоянии макс. | 1.0Ω |
| Неравномерность сопротивления во включённом состоянии тип. | 0.5Ω |
| Source off leakage max 25c | ±0.1nA |
| Source off leakage max 85c | ±0.2nA |
| Supply voltage 3v tolerance | ±10% |
| Supply voltage 5v tolerance | ±10% |
| Описание (англ.) | SWITCH QUAD SPST 16SOIC |
| Рабочая температура | -40В°C ~ 85В°C |
