Сдвоенный 4-канальный высокопроизводительный аналоговый мультиплексор
У поставщика
ПроизводительANALOG DEVICES
У поставщиков
18 шт.
Норм. уп.: 25
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт357,28 ₽
Сумма714,56 ₽
+ доплата 490,00 ₽
В наличии18 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 2 штюрлицам и ИП
от 3 — 352,18 ₽ (−1%)
Заказ со склада «Склад 13» с этой позицией — 714,56 ₽. До заказа без доплаты не хватает 16 585,44 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
2 шт · Склад 13 · 714,56 ₽
Описание

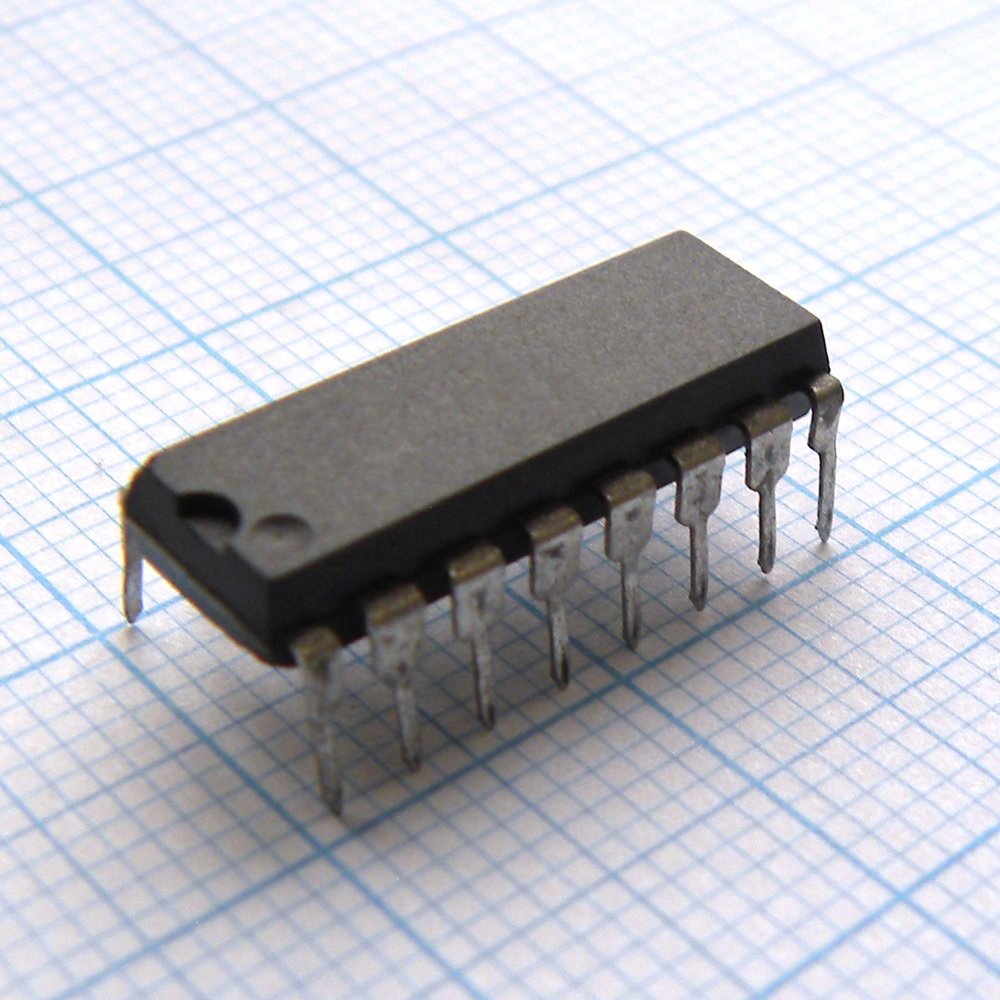

ADG409BNZ от Analog Devices — это сдвоенный 4-канальный аналоговый мультиплексор. Микросхема выполнена в корпусе DIP16 и работает в диапазоне температур от -40 до +85 °C. Подходит для коммутации аналоговых сигналов в промышленной автоматике и измерительном оборудовании.
Технические характеристики
| Корпус | PDIP (N-16) |
| Тип монтажа | Выводной |
| Низкое энергопотребление | Да |
| Описание | LC2MOS 4-Channel High Performance Analog Multiplexer |
| Тип переключателя | 1-of-4 decoder |
| Применение | Audio and video routing, Automatic test equipment, Data acquisition systems, Battery-powered systems, Sample-and-hold systems, Communication systems |
| Вход разрешения | EN |
| Address lines | A0, A1 |
| Изоляция в выключенном состоянии | Typ: -75dB; Условия теста: R_L = 1kΩ, f = 100kHz, V_EN = 0V |
| Сопротивление во включённом состоянии | Max: 100Ω; Typ: 40Ω; Условия теста: V_D = ±10V, I_S = -10mA |
| Название компонента | ADG409BNZ |
| Lc2mos process | Да |
| Время перехода | Max: 250ns; Typ: 120ns; Условия теста: R_L = 300Ω, C_L = 35pF, V_S1 = ±10V, V_S8 = ∓10V |
| Turn on time en | Max: 150ns (25°C), 225ns (full temp); Typ: 85ns; Условия теста: R_L = 300Ω, C_L = 35pF, V_S = 5V |
| Вносимый заряд | Typ: 20pC; Условия теста: V_S = 0V, R_S = 0Ω, C_L = 10nF |
| Turn off time en | Max: 150ns; Typ: 65ns; Условия теста: R_L = 300Ω, C_L = 35pF, V_S = 5V |
| Размыкание до замыкания | Да |
| Количество каналов | 4 differential |
| Supply current idd | Max: 5μA; Typ: 1μA; Условия теста: V_IN = 0V, V_EN = 0V |
| Supply current iss | Max: 5μA; Typ: 1μA; Условия теста: V_IN = 0V, V_EN = 0V |
| Диапазон аналогового сигнала | V_SS to V_DD |
| Напряжение питания, двуполярное | Max: 44V; Typical: ±15V |
| Входной ток цифровой | Max: ±10μA; Условия теста: V_IN = 0V or V_DD |
| Ёмкость стока в закрытом состоянии | Typ: 20pF; Условия теста: f = 1MHz |
| Однополярное питание | Min: 5V; Typical: 12V |
| Время размыкания до замыкания | Min: 10ns; Условия теста: R_L = 300Ω, C_L = 35pF, V_S = 5V |
| Неравномерность сопротивления во включённом состоянии | Max: 15Ω; Условия теста: V_D = +10V, -10V |
| Ёмкость истока в выключенном состоянии | Typ: 11pF; Условия теста: f = 1MHz |
| Тип упаковки | Tube (туба) |
| Ёмкость цифрового входа | Typ: 8pF; Условия теста: f = 1MHz |
| Низкое напряжение цифрового входа | Max: 0.8V |
| Drain off leakage current | Max: ±1nA (25°C), ±50nA (full temp); Условия теста: V_D = ±10V, V_S = ∓10V |
| Channel on leakage current | Max: ±1nA (25°C), ±50nA (full temp); Условия теста: V_D = V_S = ±10V |
| Высокое напряжение цифрового входа | Min: 2.4V |
| Source off leakage current | Max: ±0.5nA (25°C), ±50nA (full temp); Условия теста: V_D = ±10V, V_S = ∓10V |
| Drain source on capacitance | Typ: 34pF; Условия теста: f = 1MHz |
| Диап. раб. темп. | B version: -40°C to +85°C; T version: -55°C to +125°C |
| Перекрестные помехи между каналами | Typ: -85dB; Условия теста: R_L = 1kΩ, f = 100kHz |
| Описание (англ.) | MULTIPLEXER DUAL 4X1 16DIP |
| Supply current idd digital high | Max: 200μA (25°C), 500μA (full temp); Typ: 100μA; Условия теста: V_IN = 0V, V_EN = 2.4V |
| Рабочая температура | -40В°C ~ 85В°C |
