Документация
Фазовый детектор/Синтезатор частот с ФАПЧ
У поставщика
ПроизводительANALOG DEVICES
У поставщиков
90 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:90 шт
Срок поставки: до недели
Норм. уп.: 2500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 346,13 |
| от 8 | 325,98 |
| от 15 | 309,56 |
| от 29 | 297,36 |
| от 58 | 288,27 |
Описание

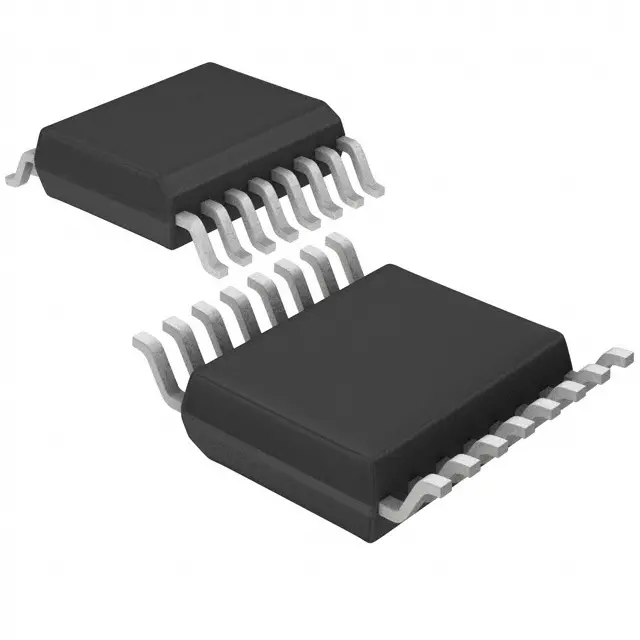

Микросхема фазового детектора и синтезатора частот с ФАПЧ от Analog Devices. Работает в широком диапазоне температур от -40 до +85°C, выпускается в компактном корпусе TSSOP-16. Применяется в системах синтеза частот и фазовой автоподстройки для промышленной и телекоммуникационной аппаратуры.
Технические характеристики
| Корпус | TSSOP-16 |
| Тип монтажа | SMD |
| Полоса пропускания | 400MHz |
| Интерфейс | 3-wire serial |
| ESD рейтинг | 2kV HBM |
| Описание | Phase Detector/Frequency Synthesizer |
| Lock detect | Analog and digital |
| Артикул | ADF4002BRUZ-RL |
| Применение | Clock conditioning, Clock generation, IF LO generation |
| Производитель | Analog Devices |
| N counter bits | 13-bit |
| Rset resistance | 5.1kΩ |
| Power down modes | Hardware and software |
| Макс. напр. пит. | 3.3V |
| Мин. напр. пит. | 2.7V |
| Input register bits | 24-bit |
| Charge pump supply max | 5.5V |
| Reference counter bits | 14-bit |
| Rf input frequency max | 400MHz |
| Rf input frequency min | 5MHz |
| Refin input capacitance | 10pF |
| Refin input sensitivity | 0.8V p-p |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Rf input sensitivity max | 0dBm |
| Rf input sensitivity min | -10dBm |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Refin input frequency max | 300MHz |
| Refin input frequency min | 20MHz |
| Phase detector frequency max | 104MHz |
| Описание (англ.) | PLL FREQUENCY SYNTH 16-TSSOP |
| Рабочая температура | -40В°C ~ 85В°C |
