Компаратор эмиттерно-связаная логика быстродействующий
У поставщика
ПроизводительANALOG DEVICES
КатегорияМикросхемы
У поставщиков
37 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:37 шт
Срок поставки: до недели
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 041,19 |
| от 2 | 1 987,80 |
| от 3 | 1 936,39 |
| от 4 | 1 895,58 |
| от 7 | 1 873,12 |
Описание

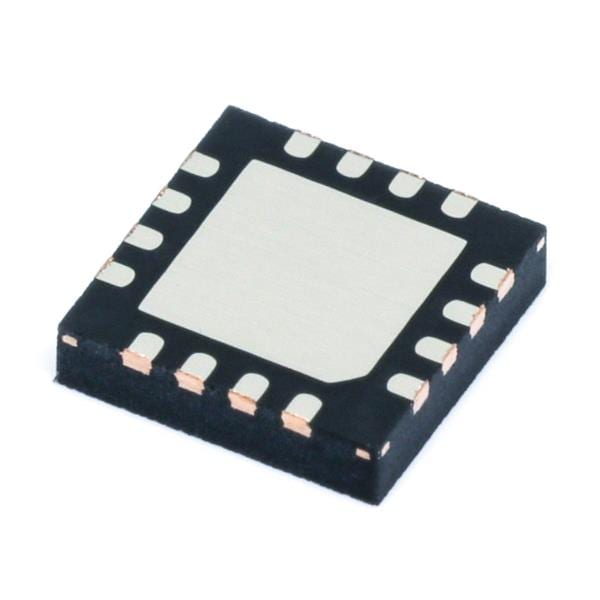

Компаратор на эмиттерно-связанной логике (ECL/PECL) от Analog Devices. Отличается сверхбыстродействием, работает в диапазоне температур от -40°C до +125°C. Выпускается в компактном корпусе LFCSP-VQ16 (3x3 мм). Применяется в высокоскоростных измерительных системах и промышленной автоматике.
Технические характеристики
| Тип монтажа | SMD |
| Гистерезис | 1mV |
| Active gain | 48dB |
| Корпус | LFCSP-VQ16(3x3) |
| Random jitter | 200fs |
| Кол-во выводов | 16 |
| Latch hold time | -65ps |
| Входное сопротивление | 47Ω to 53Ω |
| Latch setup time | 70ps |
| Задержка распространения | 180ps |
| Диап. вх. напр. | -2V to +3V |
| Мин. длит. импульса | 100ps |
| Deterministic jitter | 10ps |
| Output voltage swing | 400mV into 50Ω |
| Output supply voltage | 3.3V |
| Макс. входной ток смещения | 30µA |
| Power supply rejection | >70dB |
| Supply voltage negative | -5.0V |
| Supply voltage positive | 5.0V |
| Тип упаковки | Tray (палетта) |
| Input differential range | -2V to +2V |
| Макс. напряжение смещения | ±10mV |
| Output fall time typical | 37ps |
| Output rise time typical | 37ps |
| Вх. ток смещ. тип. | 15µA |
| Коэфф. подавления синфазного сигнала | 60dB |
| Типовое входное напряжение смещения | ±4mV |
| Latch enable input impedance | 47Ω to 53Ω |
| Описание (англ.) | IC COMPARATOR PECL UFAST 16LFCSP |
| Overdrive and slew rate dispersion | 25ps |
| Equivalent input rise time bandwidth | 8GHz |
| Рабочая температура | -40°C ~ 125°C |
| Input common mode resistance open termination | 500kΩ |
| Input differential resistance open termination | 50kΩ |
