Двухканальный 8-разрядный АЦП, питание 4.5 В - 6.0 В, быстродействие 250 kSPS
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы АЦП
У поставщиков
93 шт.
Норм. уп.: 95
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт177,95 ₽
Сумма889,75 ₽
+ доплата 490,00 ₽
В наличии93 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
от 9 — 174,04 ₽ (−2%)
Заказ со склада «Склад 13» с этой позицией — 889,75 ₽. До заказа без доплаты не хватает 16 410,25 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
5 шт · Склад 13 · 889,75 ₽
Описание

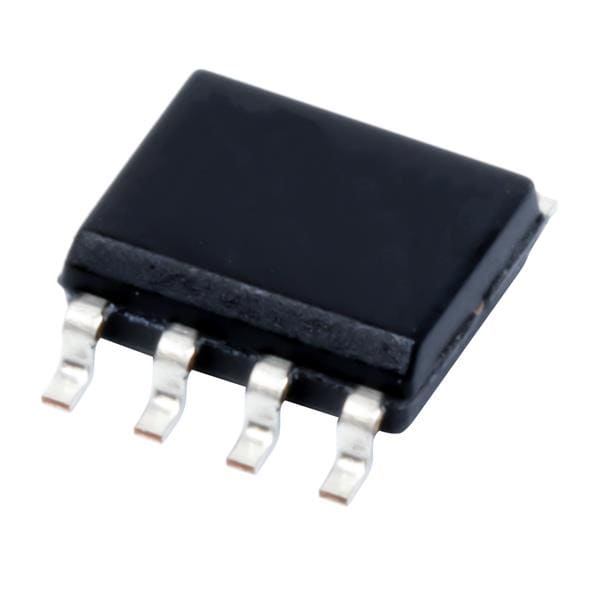

Texas Instruments выпускает двухканальный 8-разрядный АЦП ADC08832IM/NOPB. Микросхема работает при питании от 4.5 до 6.0 В и обеспечивает скорость преобразования до 250 kSPS, выполнена в компактном корпусе SOIC8. Подходит для систем сбора данных и промышленной автоматики.
Технические характеристики
| Корпус | 8-Lead SOIC or VSSOP |
| Каналы | 2 |
| Тип монтажа | SMD |
| Интерфейс | 3-Wire Serial (MICROWIRE compatible) |
| Разрешение | 8 bits |
| Описание | 8-Bit Serial I/O CMOS A/D Converters with Multiplexer and Sample/Hold Function |
| Артикул | ADC08832 |
| Sample hold | Да |
| Производитель | Texas Instruments |
| Без пропущенных кодов | over temperature |
| Модель машины ЭСР | 200V |
| Входной мультиплексор | 2-channel with address logic |
| Макс. напр. пит. | 6.0V |
| Мин. напр. пит. | 4.5V |
| Макс. тактовая частота | 2MHz |
| Clock frequency min | 10kHz |
| Макс. время преобразования | 4us |
| Входное напряжение лог. 0, макс. | 0.8V |
| ESD HBM | 2000V |
| Мин. высокий уровень логического входа | 2.0V |
| Logic output low max | 0.4V |
| Offset error typical | ±0.2 LSB |
| Low power mode typical | 3.0mW |
| Ном. напряжение питания | 5V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тепловое сопротивление SOIC | 235°C/W |
| Тип упаковки | Tube (туба) |
| Макс. напряжение аналогового входа | VCC+0.05V |
| Мин. напряжение аналогового входа | GND-0.05V |
| Dc common mode error max | ±1/4 LSB |
| Full scale error typical | ±0.3 LSB |
| Макс. темп. перехода | 150°C |
| Logic output low current | 1.6mA |
| Thermal resistance vssop | 122°C/W |
| Input current any pin max | ±5mA |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Package input current max | ±20mA |
| Рассеиваемая мощность, тип. | 8.5mW |
| Logic output high min 10uA | 4.5V |
| Total unadjusted error max | ±1 LSB |
| Logic input low current max | -1uA |
| Logic output high min 360uA | 2.4V |
| Абс. макс. напряжение питания | 6.5V |
| Logic input high current max | 1uA |
| Power supply sensitivity max | ±1/4 LSB |
| Описание (англ.) | 2-Channel Single ADC SAR 250ksps 8-bit Serial 8-Pin SOIC Tube |
| Integral nonlinearity typical | ±0.2 LSB |
| On channel leakage current max | 0.2uA |
| On channel leakage current min | -0.2uA |
| Reference input resistance max | 5.9kΩ |
| Reference input resistance min | 2.8kΩ |
| Off channel leakage current max | 0.2uA |
| Off channel leakage current min | -0.2uA |
| No zero or full scale adjustment | Required |
| Differential nonlinearity typical | ±0.2 LSB |
| Reference input resistance typical | 3.5kΩ |
| Рабочая температура | -40В°C ~ 85В°C |
