8-разрядный ЦАП с выходом по напряжению
У поставщика
ПроизводительANALOG DEVICES
КатегорияМикросхемы
У поставщиков
7 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:7 шт
Срок поставки: до недели
Норм. уп.: 2500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 087,87 |
| от 3 | 1 034,07 |
| от 5 | 990,23 |
| от 10 | 957,70 |
| от 19 | 933,48 |
Описание

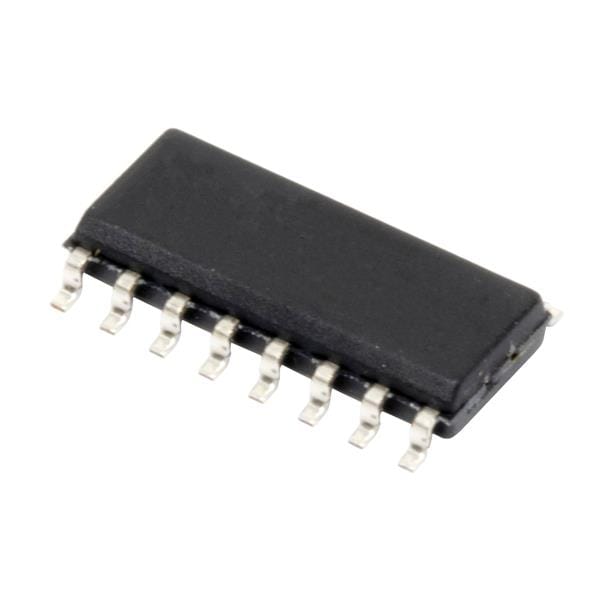

Микросхема AD8803ARZ от Analog Devices — это 8-разрядный восьмиканальный ЦАП с выходом по напряжению. Выполнена в компактном корпусе SOIC-16 и работает в расширенном температурном диапазоне от -40 °C до +85 °C. Подходит для задач многоканальной регулировки в промышленной автоматике и измерительном оборудовании.
Технические характеристики
| Тип монтажа | SMD |
| Описание | Octal 8-Bit TrimDAC with Power Shutdown |
| Артикул | AD8803ARZ |
| Корпус | SOIC-16 |
| Settling time | 0.6µs |
| Number of dacs | 8 |
| Resolution bits | 8 |
| Cs setup time min | 10ns |
| Data hold time min | 5ns |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.7V |
| Crosstalk at 100kHz | 50dB |
| Data setup time min | 5ns |
| Package alternative | PDIP-16 (N-16) |
| Zero code error max | ±0.5 LSB |
| Zero code error typ | 0.1 LSB |
| Full scale error max | -4 to +0.5 LSB |
| Full scale error typ | -2.8 LSB |
| Макс. ток отключения | 5µA |
| Shutdown current typ | 0.01µA |
| Clock pulse width min | 15ns |
| Digital input current | ±1µA |
| Макс. рассеиваемая мощность | 27.5mW |
| Reset pulse width min | 60ns |
| Supply current ttl max | 4mA |
| Supply current ttl typ | 1mA |
| Cs high pulse width min | 10ns |
| Output resistance match | 1% |
| Reference voltage range | 0V to VDD |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| Supply current cmos max | 5µA |
| Supply current cmos typ | 0.01µA |
| Thermal resistance pdip | 57°C/W |
| Thermal resistance soic | 60°C/W |
| Тип упаковки | Tube (туба) |
| Dac output resistance max | 8kΩ |
| Dac output resistance min | 3kΩ |
| Dac output resistance typ | 5kΩ |
| Digital input capacitance | 5pF |
| Integral nonlinearity max | ±1.5 LSB |
| Integral nonlinearity typ | ±0.5 LSB |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Температура пайки выводов | +300°C (10 sec) |
| Reference input resistance | 2kΩ |
| Power supply sensitivity 3V | 0.01 %/% typ |
| Power supply sensitivity 5V | 0.001 %/% typ, 0.002 %/% max |
| Digital input low voltage 3V | 0.6V |
| Digital input low voltage 5V | 0.8V |
| Описание (англ.) | IC DAC 8BIT OCTAL W/SD 16-SOIC |
| Differential nonlinearity max | ±1 LSB |
| Differential nonlinearity typ | ±0.25 LSB |
| Digital input high voltage 3V | 2.1V |
| Digital input high voltage 5V | 2.4V |
| Cs rise to next rising clock min | 10ns |
| Clk rise to cs rise hold time min | 15ns |
| Рабочая температура | -40В°C ~ 85В°C |
