Микросхема AD8541ARTZ-REEL7
Нет в наличии
Описание

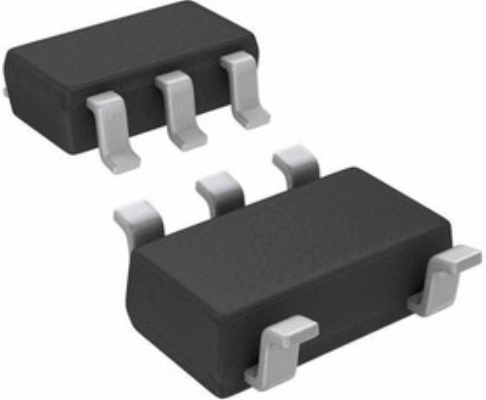

Микросхема AD8541ARTZ-REEL7 от Analog Devices — это операционный усилитель с Rail-to-Rail входом и выходом. Работает при напряжении от 2,7 до 5,5 В, имеет полосу пропускания 1 МГц и выходной ток до 15 мА. Выполнена в миниатюрном корпусе SOT-23-5 для поверхностного монтажа. Подходит для портативной и промышленной электроники, где важны низкое энергопотребление и работа с сигналами, близкими к напряжению питания.
Технические характеристики
| Корпус | SOT-23-5 |
| Тип монтажа | SMD |
| Полоса пропускания | 1MHz |
| Описание | CMOS Rail-to-Rail General-Purpose Amplifier |
| Артикул | AD8541ARTZ-REEL7 |
| Производитель | Analog Devices |
| Rail to rail | input and output |
| Тип монтажа | SMD |
| Тип усилителя | General-Purpose CMOS |
| Напряжение смещения | 1mV |
| Вых. ток | 15mA |
| Реверс фаз | Нет |
| Без реверса фаз | Да |
| Устойчивость при единичном усилении | Да |
| Входной ток смещения | 4pA |
| Напряжение смещения, макс. | 6mV |
| Низкое вых. напр. | 35mV |
| Вход rail-to-rail | Да |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.7V |
| Диап. вх. напр. | 0V to 2.7V |
| Высокое выходное напряжение | 2.65V |
| Выход rail-to-rail | Да |
| Автомобильный | Да |
| Вх. ток смещ. | 0.1pA |
| Количество усилителей | 1 |
| Дрейф напряжения смещения | 4μV/°C |
| Ток КЗ | 20mA |
| Макс. напряжение смещения | 6mV |
| Коэф. усиления по напряжению | 500V/mV |
| Макс. раб. темп. | +125°C |
| Мин. раб. темп. | -40°C |
| Коэфф. подавления синфазного сигнала | 45dB |
| Ток КЗ выхода | ±20mA |
| Ток питания на усилитель | 45μA |
| Макс. напряжение смещения входа по температуре | 7mV |
