Компаратор быстродействующий однополярный уровень входа до напряжения питания 2.5-5.5В автомобильного применения
У поставщика
ПроизводительANALOG DEVICES
КатегорияМикросхемы
У поставщиков
28 шт.
Цены поставщиков
Склад 13
В наличии:28 шт
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 776,15 |
| от 3 | 767,66 |
| от 5 | 757,16 |
| от 9 | 743,42 |
| от 17 | 724,11 |
Описание

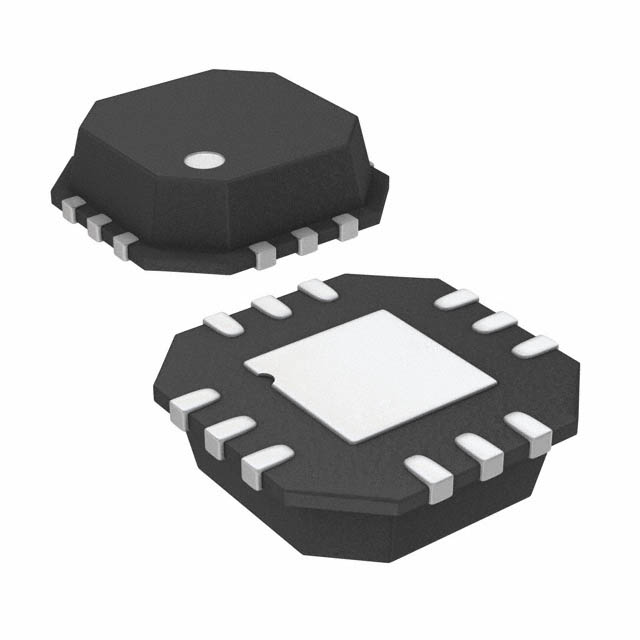

Быстродействующий компаратор от Analog Devices для автомобильной электроники. Работает при напряжении от 2,5 до 5,5 В, поддерживает входной сигнал в диапазоне от шины питания до земли. Выпускается в компактном корпусе LFCSP-VQ12 (3x3 мм) и рассчитан на температуру от -40°C до +125°C. Применяется в автомобильных системах управления, датчиках и промышленной автоматике.
Технические характеристики
| Cmrr 5v | 50dB |
| Корпус | 12-lead LFCSP |
| Тип монтажа | SMD |
| Cmrr 2 5v | 50dB |
| Гистерезис | <0.1mV |
| Sleep time | 1.4ns |
| Active gain | 62dB |
| Описание | Rail-to-Rail, Very Fast, 2.5 V to 5.5 V, Single-Supply LVDS Comparator |
| Артикул | AD8465 |
| Производитель | Analog Devices |
| Wake up time | 25ns |
| Random jitter | 1ps rms |
| Latch hold time | 2.7ns |
| Bias current max | +5.0µA |
| Bias current min | -5.0µA |
| Latch setup time | -2ns |
| Shutdown iih max | +6µA |
| Shutdown iih min | -6µA |
| Shutdown iil max | -0.1mA |
| Shutdown vih min | 2.0V |
| Shutdown vil max | +0.6V |
| Shutdown vil min | -0.2V |
| Shutdown vil typ | +0.4V |
| Вх. емкость | 1pF |
| Задержка распространения | 1.6ns |
| Макс. ток смещения | +2.0µA |
| Offset current min | -2.0µA |
| Offset voltage max | +5.0mV |
| Offset voltage min | -5.0mV |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.5V |
| Автомобильный | Да |
| Latch enable iih max | +6µA |
| Latch enable iih min | -6µA |
| Latch enable iil max | +0.1mA |
| Latch enable iil min | -0.1mA |
| Latch enable vih min | 2.0V |
| Latch enable vil max | +0.8V |
| Latch enable vil min | -0.2V |
| Latch enable vil typ | +0.4V |
| Latch min pulse width | 24ns |
| Latch to output delay | 20ns |
| Hysteresis current max | -8µA |
| Hysteresis current min | -25µA |
| Power dissipation 2 5v | 37mW |
| Power supply rejection | >60dB |
| Макс. входное напряжение | VCCI + 0.2V |
| Input voltage range min | VEE - 0.5V |
| Тип упаковки | Palette (палетта) |
| Макс. раб. темп. | +125°C |
| Мин. раб. темп. | -40°C |
| Common mode resistance max | 4000kΩ |
| Common mode resistance min | 100kΩ |
| Common mode resistance typ | 370kΩ |
| Описание (англ.) | Comparator Single R-R I/P 5.5V Automotive 12-Pin LFCSP EP Tray |
| Hysteresis min resistor value | 30kΩ |
| Hysteresis typ resistor value | 110kΩ |
| Input common mode voltage max | VCCI + 0.2V |
| Input common mode voltage min | -0.2V |
| Output common mode voltage load | 10 |
| Output differential voltage max | 445mV |
| Output differential voltage min | 245mV |
| Output differential voltage typ | 350mV |
| Differential mode resistance max | 7500kΩ |
| Differential mode resistance min | 200kΩ |
| Differential mode resistance typ | 750kΩ |
| Hysteresis mode bias voltage max | 1.40V |
| Hysteresis mode bias voltage min | 1.145V |
| Hysteresis mode bias voltage typ | 1.25V |
| Output differential voltage delta max | 50mV |
| Рабочая температура | -40°C ~ 125°C |
