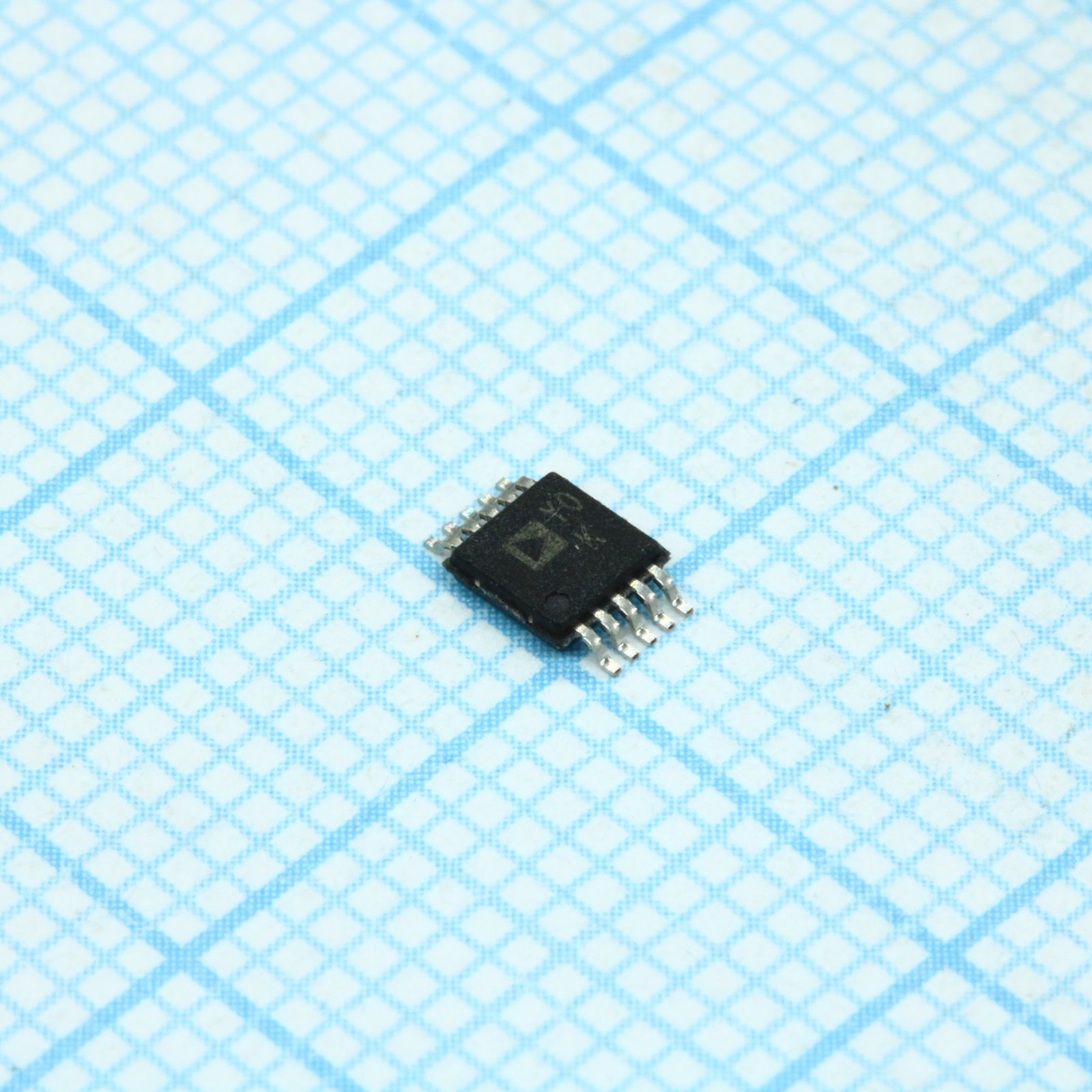

Ic opamp instr 10mhz 10msop AD8253ARMZ-R7
У поставщика
ПроизводительANALOG DEVICES
КатегорияМикросхемы
У поставщиков
193 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:193 шт
Срок поставки: до недели
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 147,22 |
| от 9 | 1 101,03 |
| от 18 | 1 070,13 |
| от 35 | 1 042,95 |
| от 69 | 1 024,57 |
Описание
Микросхема инструментального усилителя от Analog Devices. Работает на частоте 10 МГц, поддерживает программируемое высокое усиление. Выполнена в компактном корпусе MSOP10, рассчитана на температуру от -40 до +85°C. Применяется в промышленной автоматике и измерительном оборудовании.
Технические характеристики
| КНИ | -110dB |
| Cmrr g1 | 100dB |
| Корпус | 10-Lead MSOP |
| Cmrr g10 | 120dB |
| Тип монтажа | SMD |
| Cmrr g100 | 120dB |
| Скорость нарастания | 20V/μs |
| Cmrr g1000 | 120dB |
| Описание | iCMOS Programmable Gain Instrumentation Amplifier |
| Артикул | AD8253ARMZ-R7 |
| Bandwidth g1 | 10MHz |
| Производитель | Analog Devices |
| Bandwidth g10 | 4MHz |
| Cmrr 20khz g1 | 80dB |
| Current noise | 5pA/√Hz |
| Gain settings | 1, 10, 100, 1000 |
| Bandwidth g100 | 550kHz |
| Cmrr 20khz g10 | 96dB |
| Ток питания | 4mA |
| Bandwidth g1000 | 60kHz |
| Cmrr 20khz g100 | 100dB |
| Входное сопротивление | GΩ |
| Сопротивление нагрузки | 2kΩ |
| Cmrr 20khz g1000 | 100dB |
| Gain drift g1000 | 10ppm/°C |
| Settling time g1 | 700ns |
| Voltage noise g1 | 45nV/√Hz |
| Settling time g10 | 680ns |
| Voltage noise g10 | 12nV/√Hz |
| Входной ток смещения | 5nA |
| Offset drift g1000 | 1.2μV/°C |
| Settling time g100 | 1.5μs |
| Макс. напр. пит. | ±15V |
| Мин. напр. пит. | ±5V |
| Voltage noise g100 | 11nV/√Hz |
| Settling time g1000 | 14μs |
| Voltage noise g1000 | 10nV/√Hz |
| Вх. ток смещ. | 5nA |
| Вх. напр. смещ. | ±150 + 900/G μV |
| Output voltage swing | 10V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Описание (англ.) | High Speed Programmable High Gain In-Amp |
| Рабочая температура | -40В°C ~ 85В°C |
