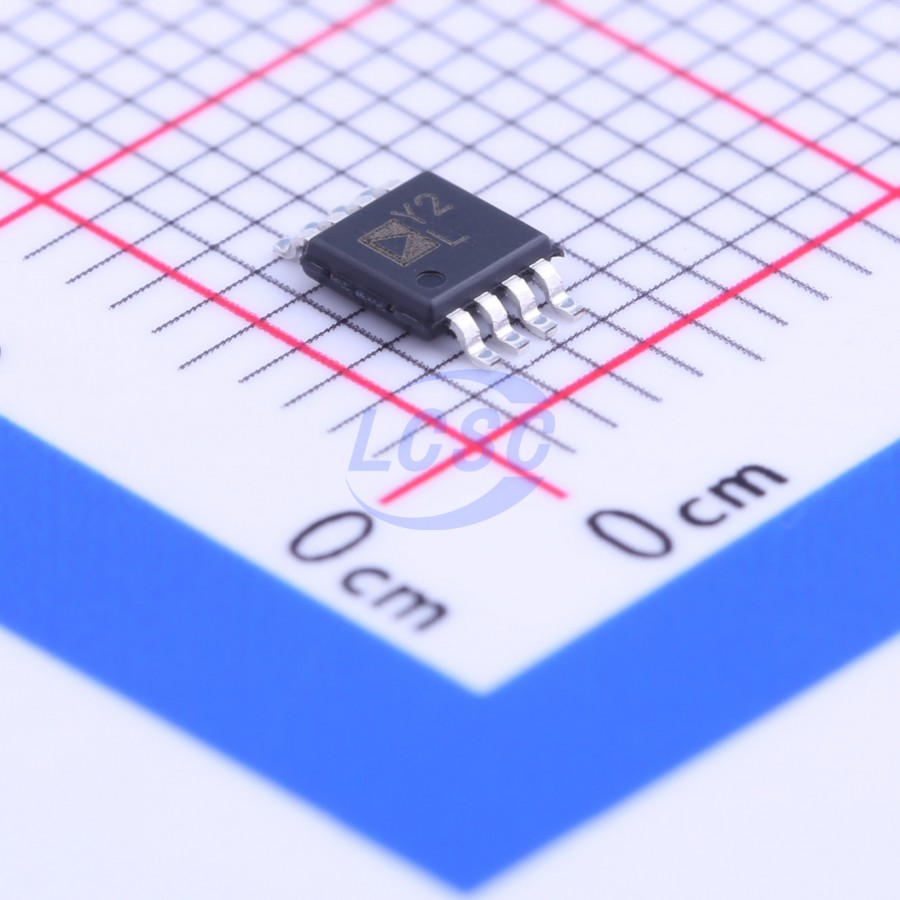

Усилитель AD8217BRMZ-R7
У поставщика
У поставщиков
163 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:163 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 235,39 |
| от 11 | 220,80 |
| от 21 | 208,90 |
| от 42 | 200,04 |
| от 84 | 193,44 |
Описание
AD8217BRMZ-R7 — высоковольтный усилитель тока с широтно-импульсной модуляцией от Analog Devices. Предназначен для двунаправленного измерения тока в цепях с синфазным напряжением до 65 В. Отличается малой погрешностью смещения и широкой полосой пропускания, что делает его пригодным для прецизионного контроля в промышленных и автомобильных системах.
Технические характеристики
| Усиление | 20V/V |
| Корпус | 8-lead MSOP |
| Тип монтажа | SMD |
| Скорость нарастания | 1V/μs |
| Gain drift | ±5ppm/°C |
| Описание | High voltage, high resolution zero-drift current shunt monitor |
| Артикул | AD8217BRMZ-R7 |
| Offset drift | ±100nV/°C |
| Output clamp | 5.6V max when +IN > 5.6V; otherwise V(+IN)-100mV |
| Рейтинг ЭСР HBM | ±2000V |
| Выходное сопротивление | 2Ω |
| Ток покоя | 800uA over temperature |
| Входной ток смещения | 500uA at 25°C; 800uA over temperature |
| Диапазон питания | 4.5V to 80V |
| Gain accuracy initial | ±0.1% |
| Noise 0 1 to 10hz rti | 2.3μV p-p |
| Offset voltage rti 25c | ±250uV |
| Small signal bandwidth | 500kHz |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Output voltage range low | 0.01V |
| Диапазон синфазного напряжения | 4.5V to 80V operating; 0V to 85V survival |
| Output voltage range high | 5V |
| Диап. темп. хр. | -65°C to +150°C |
| Коэфф. подавления синфазного сигнала | 100dB typ, 90dB min at dc |
| Диап. раб. темп. | -40°C to +125°C |
| Коэффициент подавления питания | 110dB typ, 90dB min |
| Описание (англ.) | IC CURRENT MONITOR HI SIDE 8MSOP |
| Output short circuit duration | Indefinite |
| Gain accuracy over temperature | ±0.35% |
| Noise spectral density 1khz rti | 110nV/√Hz |
| Differential input voltage range | 250mV typical; absolute max ±1V |
| Offset voltage rti over temperature | ±300uV |
| Рабочая температура | -40°C ~ 125°C |
