Двухканальный малопотребляющий ОУ с обратной связью по току
У поставщика
ПроизводительANALOG DEVICES
КатегорияМикросхемы
У поставщиков
118 шт.
Норм. уп.: 98
Цены поставщиков
Склад 13
В наличии:118 шт
Срок поставки: до недели
Норм. уп.: 98
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 261,67 |
| от 3 | 1 199,83 |
| от 5 | 1 149,47 |
| от 9 | 1 112,08 |
| от 18 | 1 084,27 |
Описание

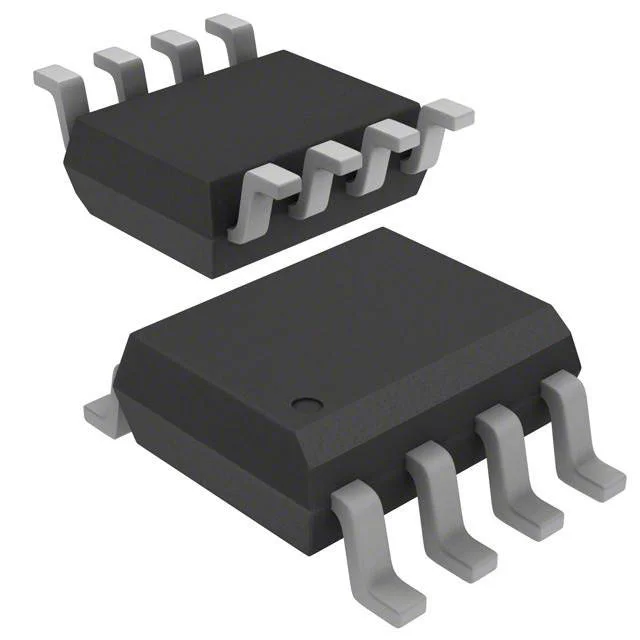

Двухканальный операционный усилитель от Analog Devices с обратной связью по току. Работает при напряжении до ±18 В (36 В) и обладает полосой пропускания 145 МГц. Выполнен в компактном корпусе SO-8. Подходит для видеотрактов и высокоскоростных аналоговых цепей.
Технические характеристики
| Корпус | 8-Lead SOIC |
| Тип монтажа | SMD |
| Crosstalk | -75dB (typ, f=5MHz, dual supply), -72dB (typ, f=5MHz, single supply) |
| Скорость нарастания | 1600V/µs (gain=+2, ±15V), 425V/µs (gain=+2, ±5V), 125V/µs (gain=+2, +5V), 60V/µs (gain=+2, +3V) |
| Описание | Dual, Current Feedback Low Power Op Amp |
| Артикул | AD812ARZ |
| Применение | Video line driver, professional cameras, video switchers, special effects |
| Offset drift | 15µV/°C (dual supply), 7µV/°C (single supply) |
| Settling time | 40ns (gain=-1, 10V step, ±15V), 50ns (gain=-1, 3V step, ±5V) |
| Вых. ток | 40mA (min, ±5V), 50mA (min, ±15V), 30mA (min, +5V), 25mA (min, +3V) |
| Вх. емкость | 1.7pF (dual supply), 2pF (single supply) |
| Bandwidth minus 3db | 145MHz (gain=+1, ±15V), 100MHz (gain=+2, ±15V), 65MHz (gain=+2, ±5V), 50MHz (gain=+2, +5V), 40MHz (gain=+2, +3V) |
| Gain flatness match | 0.1dB (typ, f=40MHz, ±15V) |
| Input voltage noise | 3.5nV/√Hz (f=10kHz) |
| Вх. напр. смещ. | 2mV (typ, ±5V/±15V), 1.5mV (typ, +5V/+3V) |
| Output voltage swing | 3.8V (min 3.5V, RL=150Ω, ±5V), 14.0V (min 13.6V, RL=1kΩ, ±15V), 3.2V p-p (min 3.0V, RL=1kΩ, +5V), 3.1V p-p (min 2.8V, RL=150Ω, +5V), 1.3V p-p (min 1.0V, +3V) |
| Диапазон питания | 1.2V to 18V (dual supply), +3V to +5V (single supply) |
| Input resistance plus | 15MΩ |
| Ток КЗ | 100mA (typ, ±15V), 40mA (typ, +5V) |
| Input resistance minus | 65Ω (dual supply), 90Ω (single supply) |
| Open loop voltage gain | 76dB (min 68dB, ±5V), 82dB (min 76dB, ±15V), 73dB (min 67dB, +5V), 70dB (typ, +3V) |
| Differential gain error | 0.02% (typ, ±15V), 0.05% (typ, ±5V), 0.07% (typ, +5V), 0.15% (typ, +3V) |
| Plus input bias current | 0.3µA (typ, dual supply), 0.2µA (typ, single supply) |
| Тип упаковки | Tube (туба) |
| Bandwidth 0.1db flatness | 40MHz (gain=+2, ±15V), 30MHz (gain=+2, ±5V), 20MHz (gain=+2, +5V), 18MHz (gain=+2, +3V) |
| Differential phase error | 0.02 degrees (typ, ±15V), 0.07 degrees (typ, ±5V), 0.06 degrees (typ, +5V), 0.15 degrees (typ, +3V) |
| Input current noise plus | 1.5pA/√Hz (f=10kHz, +In) |
| Макс. напряжение смещения | 5mV (dual supply), 4.5mV (single supply) |
| Minus input bias current | 7µA (typ, dual supply), 2µA (typ, single supply) |
| Input current noise minus | 18pA/√Hz (f=10kHz, -In) |
| Open loop transresistance | 550kΩ (typ, ±5V), 800kΩ (typ, ±15V), 400kΩ (typ, +5V), 300kΩ (typ, +3V) |
| Суммарный коэффициент гармоник | -90dBc (f=1MHz, RL=1kΩ, ±15V) |
| Коэфф. подавления синфазного сигнала | 58dB (typ, ±5V), 60dB (typ, ±15V), 55dB (typ, +5V), 52dB (typ, +3V) |
| Диап. раб. темп. | -40°C to +85°C |
| Output resistance open loop | 15Ω (typ, ±15V) |
| Коэффициент подавления питания | 80dB (typ, dual supply) |
| Описание (англ.) | Video Amp Dual 145MHz ±18V 36V 8-Pin SOIC N Tube |
| Input common mode voltage range | 4V (typ, ±5V), 13.5V (typ, ±15V), 1.0V to 4.0V (+5V), 1.0V to 2.0V (+3V) |
| Supply current per amplifier max | 5.5mA |
| Quiescent current per amplifier typ | 4.5mA (dual supply ±15V), 3.5mA (dual supply ±5V) |
