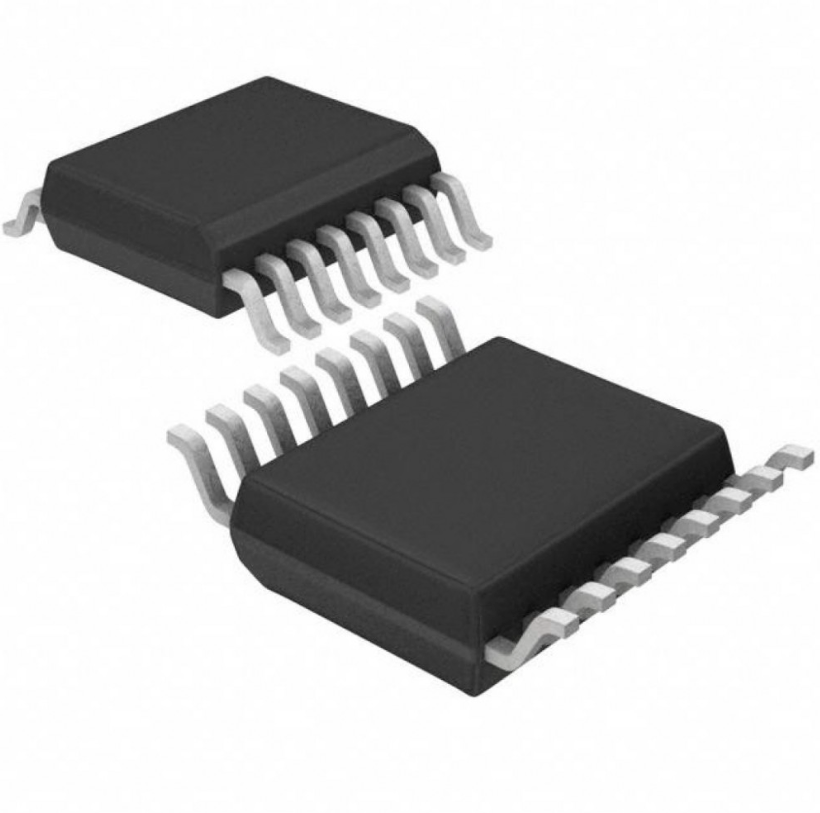

Микросхема AD7792BRUZ-REEL
У поставщика
У поставщиков
2 224 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:1 724 шт
Срок поставки: до недели
Норм. уп.: 2500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 940,54 |
| от 10 | 902,22 |
| от 19 | 876,59 |
| от 38 | 854,04 |
| от 75 | 838,80 |
Склад 15
В наличии:500 шт
Срок поставки: до 12 дн.
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 841,31 |
Описание
Микросхема AD7792BRUZ-REEL производства Analog Devices представляет собой прецизионный сигма-дельта АЦП с низким энергопотреблением. Предназначена для высокоточных измерений в промышленных датчиках и системах сбора данных. Встроенный усилитель с программируемым коэффициентом усиления и источник опорного напряжения упрощают проектирование измерительных цепей.
Технические характеристики
| Clock | internal/external |
| Корпус | TSSOP-16 |
| Adc type | sigma-delta |
| Тип монтажа | SMD |
| Интерфейс | SPI (3-wire) |
| Тип входа | differential |
| Разрешение | 16-bit |
| Gain setting | 64 |
| Internal clock | Да |
| Кол-во выводов | 16 |
| Power down mode | Да |
| Reference drift | 4 ppm/°C typical |
| Resolution bits | 16/24 |
| Update rate max | 470 Hz |
| Update rate min | 4.17 Hz |
| Burnout currents | Да |
| Rms noise 16 7hz | 85nV |
| Rms noise 4 17hz | 40nV |
| Gain programmable | Да |
| Noise performance | 40 nV RMS at 4.17 Hz (gain=64), 85 nV RMS at 16.7 Hz |
| On chip reference | Да |
| Макс. напр. пит. | 5.25V |
| Мин. напр. пит. | 2.7V |
| Differential inputs | 3 |
| Rms noise at 16 7hz | 85 nV |
| Rms noise at 4 17hz | 40 nV |
| Effective resolution | up to 23 bits |
| Макс. диапазон температур | +105°C |
| Мин. диапазон температур | -40°C |
| Bias voltage generator | Да |
| Digital supply voltage | independent (same range) |
| Output data rate range | 4.17 Hz to 470 Hz |
| Power down current max | 1uA |
| Ток питания типовой | 400 µA |
| Reference drift typical | 4ppm/°C |
| Number of input channels | 3 |
| Analog supply voltage max | 5.25V |
| Analog supply voltage min | 2.7V |
| Effective resolution bits | 23 |
| Макс. раб. темп. | +105°C |
| Мин. раб. темп. | -40°C |
| Power consumption typical | 1.08mW to 2.1mW |
| Programmable current sources | Да |
| Supply current powerdown max | 1 µA |
| Simultaneous 50 60hz rejection | Да |
| On chip instrumentation amplifier | Да |
| Тип | ADC |
