Документация
Операционный усилитель, 4,5 МГц
У поставщика
ПроизводительANALOG DEVICES
У поставщиков
32 шт.
Норм. уп.: 50
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт627,38 ₽
Сумма627,38 ₽
+ доплата 490,00 ₽
В наличии32 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 3 — 620,37 ₽ (−1%)
Заказ со склада «Склад 13» с этой позицией — 627,38 ₽. До заказа без доплаты не хватает 16 672,62 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 627,38 ₽
Описание

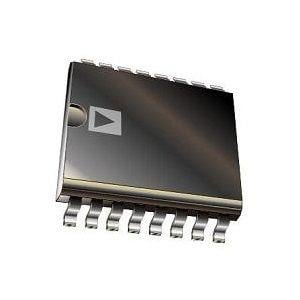

Операционный усилитель от ANALOG DEVICES с частотой 4,5 МГц. Выполнен в компактном корпусе SOIC16, работает в диапазоне температур от 0 до 70 °C. Усилитель построен на JFET-транзисторах, что обеспечивает высокое входное сопротивление. Подходит для прецизионных аналоговых схем и промышленной автоматики.
Технические характеристики
| Катушка | Да |
| Корпус | SOIC-16 |
| Тип монтажа | SMD |
| Класс ESD | Class 1 (1000V on null pins) |
| Без свинца | Да |
| Скорость нарастания | 2.8V/µs |
| Описание | Ultralow Noise BiFET Op Amp |
| Название компонента | AD743JRZ-16-REEL7 |
| Коэффициент усиления без ОС | 1000V/mV min, 4000V/mV typ |
| Ток покоя | 8.1mA typ, 10.0mA max |
| Входной ток смещения | 150pA typ, 400pA max |
| Вх. ток смещ. | 40pA typ, 150pA max |
| Вх. напр. смещ. | 0.25mV typ, 1.0mV max |
| Размах выходного напряжения | +13V, -12V (RL≥600Ω) |
| Диапазон питания | ±4.8V to ±18V |
| Supply voltage rated | ±15V |
| Произведение усиления на полосу | 4.5MHz |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Input current noise 1khz | 6.9fA/√Hz |
| Input voltage noise 10hz | 5.5nV/√Hz |
| Input voltage noise 1khz | 3.2nV/√Hz typ, 5.0nV/√Hz max |
| Input voltage noise 100hz | 3.6nV/√Hz |
| Input voltage noise 10khz | 2.9nV/√Hz typ, 4.0nV/√Hz max |
| Диап. темп. хр. | -65°C to +125°C |
| Суммарный коэффициент гармоник | 0.0003% @ 1kHz |
| Дрейф напряжения смещения входа | 2µV/°C |
| Время установления до 0,01 % | 6µs |
| Коэфф. подавления синфазного сигнала | 80dB min, 95dB typ |
| Входной импеданс синфазный | 3e11Ω || 18pF |
| Диап. раб. темп. | 0°C to 70°C |
| Дифференциальный входной импеданс | 1e10Ω || 20pF |
| Input voltage noise 0 1 10hz | 0.38µV p-p |
| Ток КЗ выхода | 20mA min, 40mA max |
| Коэффициент подавления питания | 90dB min, 96dB typ |
| Описание (англ.) | OPAMP JFET 4.5MHZ 16SOIC |
| Input voltage range common mode | +13.3V, -10.7V |
| Тепловое сопр. переход-корпус | 30°C/W |
| Тепловое сопротивление переход-среда | 100°C/W |
| Рабочая температура | 0В°C ~ 70В°C |
