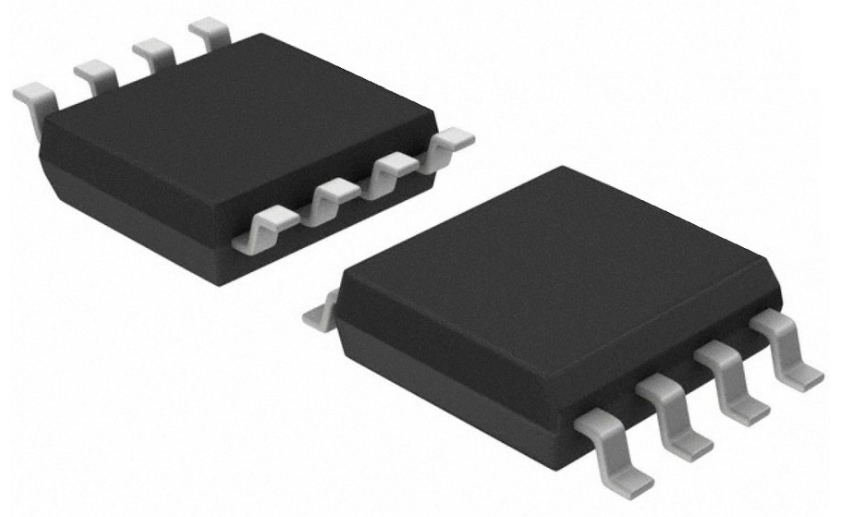

Микросхема AD7390ARZ
У поставщика
У поставщиков
3 шт.
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 978,65 |
Цены поставщиков
РадиоЧип
В наличии:3 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 978,65 |
Описание
Микросхема AD7390ARZ от Analog Devices — это 12-битный ЦАП с выходом по напряжению. Работает от напряжения от 2,7 до 5,5 В, потребляет всего 55 мкА и управляется по последовательному интерфейсу SPI. Выпускается в корпусе SO-8 для поверхностного монтажа. Применяется в портативных устройствах, промышленной автоматике и системах с батарейным питанием.
Технические характеристики
| Тип монтажа | SMD |
| Интерфейс | SPI, QSPI, 3-wire serial |
| Разрешение | 12 bits |
| Технология | CBCMOS |
| Описание | 12-bit voltage-output DAC, micropower, serial interface |
| Артикул | AD7390ARZ |
| Тип упаковки | SO-8 |
| Высота корпуса | 1.75mm |
| Dac glitch energy | 65nVs typ |
| Settling time typ | 70µs (3V), 60µs (5V) |
| Макс. ток питания | 100µA |
| Ток пит. тип. | 55µA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.7V |
| Макс. емк. нагр. | 100pF |
| Digital feedthrough | 15nVs typ |
| Output slew rate typ | 0.05V/µs |
| Диап. вых. напр. | 0V to VREF (rail-to-rail) |
| Feedthrough rejection | -63dB typ |
| Макс. рассеиваемая мощность | 500µW |
| Logic input capacitance | 10pF |
| Низкий уровень логического входа | 0.5V (3V supply), 0.8V (5V supply) |
| Output current sink typ | 3mA |
| Logic input high voltage | VDD - 0.6V |
| Power supply sensitivity | 0.006%/% |
| Макс. ток утечки входа | 10µA |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Output current source typ | 1mA |
| Reference input resistance | 2.5MΩ typ |
| Reference input capacitance | 5pF typ |
| Reference input voltage max | VDD |
| Reference input voltage min | 0V |
