16-разрядный ЦАП с выходом по напряжению, 2,7-5,5 В, 250 мкА
У поставщика
ПроизводительANALOG DEVICES
КатегорияМикросхемы
У поставщиков
904 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:904 шт
Срок поставки: до недели
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 570,45 |
| от 16 | 545,38 |
| от 31 | 528,60 |
| от 61 | 513,84 |
| от 122 | 503,86 |
Описание

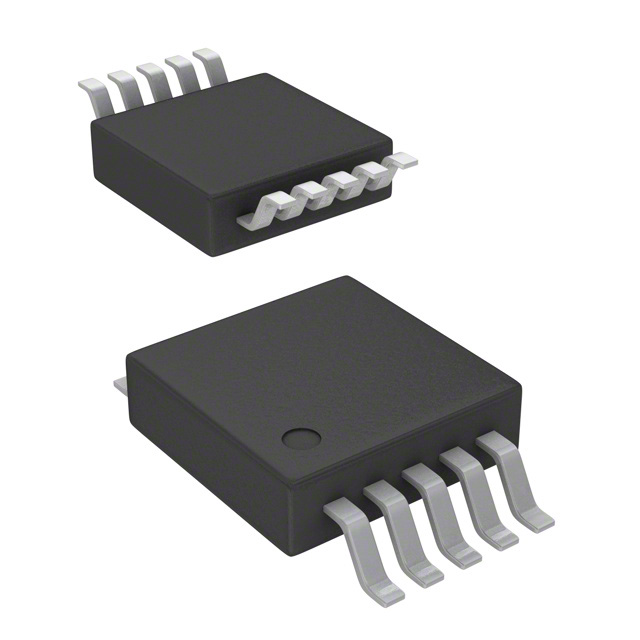

16-разрядный ЦАП от Analog Devices с двумя каналами и выходом типа «рельса-в-рельсу». Работает от напряжения 2,7–5,5 В, потребляет всего 250 мкА, время установления сигнала — 7 мкс. Корпус MSOP-10 для поверхностного монтажа, управление по SPI. Подходит для промышленной автоматики и портативных измерительных приборов.
Технические характеристики
| Тип | Digital-to-Analog Converter (DAC) |
| Корпус | MSOP-10 |
| Особенности | Low power, Guaranteed monotonic, Hardware LDAC and CLR, Power-down modes |
| Тип монтажа | SMD |
| Интерфейс | SPI |
| Gain error | ±1.5% of FSR |
| Разрешение | 16-bit |
| Тип выхода | Rail-to-Rail voltage |
| Артикул | AD5663BRMZ-REEL7 |
| Сброс при включении | Zero scale |
| Reference type | внешний |
| Сопротивление нагрузки | 2kΩ to GND |
| Resolution bits | 16 |
| Full scale error | ±1% of FSR |
| Нагрузочная ёмкость | 200pF to GND |
| Zero scale error | +2mV to +10mV |
| Settling time max | 7µs |
| Количество каналов | 2 |
| Размеры упаковки | 3.00mm x 3.00mm |
| Power down current | 480nA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.7V |
| Interface clock max | 50MHz |
| Relative accuracy max | ±12 LSB |
| Ток питания типовой | 250µA |
| Differential nonlinearity | ±1 LSB |
| Макс. раб. темп. | +105°C |
| Мин. раб. темп. | -40°C |
| Power consumption typical | 0.6mW at 3V, 1.25mW at 5V |
| Supply current power down | 480nA at 5V |
| Power consumption 3v typical | 0.6mW |
| Power consumption 5v typical | 1.25mW |
| Power consumption power down | 2.4µW |
| Differential nonlinearity max | ±1 LSB |
