12-разрядный ЦАП с выходом по напряжению, 2,5-5,5 В, 230 мкА
У поставщика
ПроизводительANALOG DEVICES
КатегорияМикросхемы
У поставщиков
11 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:11 шт
Срок поставки: до недели
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 583,69 |
| от 2 | 575,98 |
| от 3 | 565,92 |
| от 6 | 551,43 |
| от 12 | 527,25 |
Описание

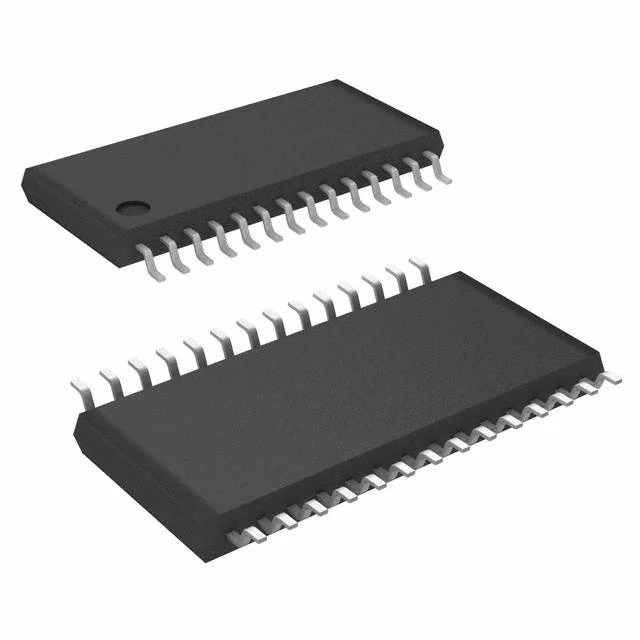

Микросхема ЦАП от Analog Devices — 12-разрядный цифро-аналоговый преобразователь с выходом по напряжению. Работает от 2,5 до 5,5 В при потреблении всего 230 мкА, выпускается в компактном корпусе TSSOP28. Подходит для промышленной автоматики и портативных измерительных приборов.
Технические характеристики
| Корпус | 28-Lead TSSOP |
| Особенности | Double-Buffered Input Logic, Guaranteed Monotonic by Design Over All Codes, Buffered/Unbuffered Reference Input Options, Power-On Reset to Zero Volts, Simultaneous Update via LDAC Pin, Asynchronous CLR Facility, On-Chip Rail-to-Rail Output Buffer Amplifiers |
| Тип монтажа | SMD |
| Интерфейс | Parallel |
| Скорость нарастания | 0.7V/us |
| Gain error | +/-0.15% FSR typ, +/-1% FSR max |
| Разрешение | 12 bits |
| Описание | Dual 12-Bit DAC with Voltage Output, 2.5V to 5.5V, 230uA |
| Артикул | AD5342BRUZ |
| Dc crosstalk | 200uV |
| Производитель | Analog Devices |
| Offset error | +/-0.4% FSR typ, +/-3% FSR max |
| Glitch energy | 6nV-s |
| Settling time | 8us typ, 10us max |
| Number of dacs | 2 |
| Pin capacitance | 3.5pF |
| Analog crosstalk | 0.5nV-s |
| Gain error drift | -5 ppm/°C |
| Выходное сопротивление | 0.5Ohm |
| Power up time 3v | 5us |
| Power up time 5v | 2.5us |
| Digital crosstalk | 3nV-s |
| Relative accuracy | +/-2 LSB typ, +/-16 LSB max |
| Logic input low 3v | 0.6V |
| Logic input low 5v | 0.8V |
| Offset error drift | -12 ppm/°C |
| Макс. выходное напряжение | VDD-0.001V |
| Мин. вых. напряжение | 0.001V |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.5V |
| Digital feedthrough | 0.5nV-s |
| Logic input current | +/-1uA |
| Logic input high 3v | 2.1V |
| Logic input high 5v | 2.4V |
| Dac to dac crosstalk | 3.5nV-s |
| Logic input low 2 5v | 0.5V |
| Logic input high 2 5v | 2.0V |
| Multiplying bandwidth | 200kHz |
| Power down current 3v | 80nA |
| Power down current 5v | 200nA |
| Reference feedthrough | -90dB |
| Тип упаковки | Tube (туба) |
| Short circuit current 3v | 16mA |
| Short circuit current 5v | 25mA |
| Supply current normal 3v | 230uA |
| Supply current normal 5v | 300uA |
| Differential nonlinearity | +/-0.2 LSB typ, +/-1 LSB max |
| Макс. раб. темп. | +105°C |
| Мин. раб. темп. | -40°C |
| Power down current 3v max | 1uA |
| Power down current 5v max | 1uA |
| Суммарный коэффициент гармоник | -70dB |
| Channel to channel isolation | -90dB |
| Коэффициент подавления питания | -60dB |
| Supply current normal 3v max | 350uA |
| Supply current normal 5v max | 450uA |
| Описание (англ.) | DAC 2-CH Resistor-String 12-bit |
| Reference input impedance buffered | >10MOhm |
| Reference input range buffered max | VDD |
| Reference input range buffered min | 1V |
| Reference input range unbuffered max | VDD |
| Reference input range unbuffered min | 0.25V |
| Рабочая температура | -40°C ~ 105°C |
| Reference input impedance unbuffered gain1 | 180kOhm |
| Reference input impedance unbuffered gain2 | 90kOhm |
