12-разрядный ЦАП с выходом по напряжению, 2,5-5,5 В, 500 мкА
У поставщика
ПроизводительANALOG DEVICES
КатегорияМикросхемы
У поставщиков
83 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:83 шт
Срок поставки: до недели
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 894,69 |
| от 3 | 1 816,78 |
| от 6 | 1 754,93 |
| от 11 | 1 700,54 |
| от 22 | 1 663,76 |
Описание

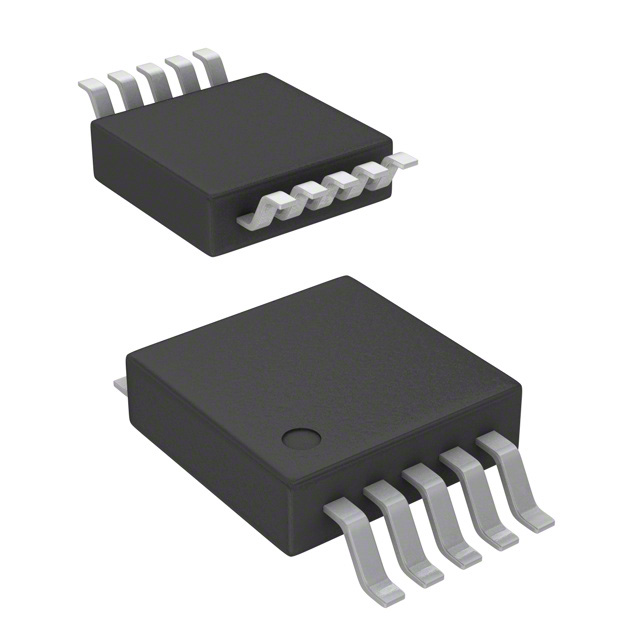

Микросхема 12-разрядного ЦАП от Analog Devices с выходом по напряжению. Работает от 2,5 до 5,5 В при потреблении всего 500 мкА, выпускается в компактном корпусе MSOP10. Подходит для задач промышленной автоматики и портативных устройств.
Технические характеристики
| Корпус | 10-lead MSOP, 10-lead LFCSP |
| Тип монтажа | SMD |
| Inl error | ±10 LSB (B version) |
| Интерфейс | 3-wire serial (SPI, QSPI, MICROWIRE, DSP compatible) |
| Monotonic | guaranteed by design over all codes |
| Скорость нарастания | 0.7V/us |
| Тип выхода | buffered voltage output |
| Каналы ЦАП | 4 |
| Output range | 0V to V_REF |
| Clock rate max | 30MHz |
| Сброс при включении | 0V |
| Reference input | single reference pin |
| Resolution bits | 12 |
| Output amplifiers | rail-to-rail |
| Power down feature | Да |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.5V |
| Simultaneous update | Да |
| Автомобильный | Да |
| Double buffered input | Да |
| Макс. диапазон температур | +105°C |
| Мин. диапазон температур | -40°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Supply current normal 3v | 500uA |
| Supply current normal 5v | 600uA |
| Power consumption normal 3v | 1.5mW |
| Power consumption normal 5v | 3mW |
| Power consumption powerdown | 1uW |
| Supply current powerdown 3v | 80nA |
| Supply current powerdown 5v | 200nA |
| Описание (англ.) | DAC 12BIT QUAD VOUT 10MSOP |
| Рабочая температура | -40°C ~ 105°C |
