8-разрядный ЦАП с выходом по напряжению, 2,5-5,5 В, 230 мкА
У поставщика
ПроизводительANALOG DEVICES
КатегорияМикросхемы
У поставщиков
250 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:250 шт
Срок поставки: до недели
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 003,47 |
| от 5 | 959,00 |
| от 10 | 923,69 |
| от 19 | 892,64 |
| от 38 | 871,65 |
Описание

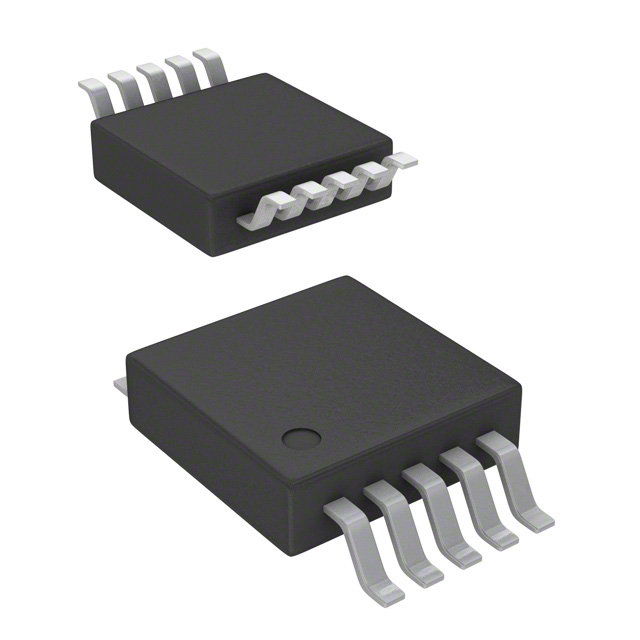

Микросхема 8-разрядного ЦАП от ANALOG DEVICES с двумя каналами и выходом по напряжению. Работает в диапазоне питания от 2,5 до 5,5 В при токе потребления всего 230 мкА, выпускается в компактном корпусе MSOP-10. Подходит для портативных устройств, промышленной автоматики и систем управления с низким энергопотреблением.
Технические характеристики
| Package | 10-Lead MSOP |
| Корпус | MSOP-10 |
| Dac type | Voltage Output |
| Тип монтажа | SMD |
| Monotonic | Guaranteed by design over all codes |
| Кол-во выводов | 10 |
| Скорость нарастания | 0.7V/µs |
| Разрешение | 8-bit |
| Input logic | Double-buffered |
| Output swing | Rail-to-Rail |
| Inl a version | ±1 LSB |
| Inl b version | ±0.5 LSB |
| Output update | Simultaneous via LDAC |
| Interface type | 3-wire serial |
| Number of dacs | 2 |
| Сброс при включении | To 0V |
| Power down power | 1µW |
| Reference inputs | 2 |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.5V |
| Interface clock max | 30MHz |
| Supply current at 5v | 300µA |
| Ток питания типовой | 230µA |
| Interface compatibility | SPI, QSPI, MICROWIRE, DSP |
| Power consumption at 3v | 0.7mW |
| Power consumption at 5v | 1.5mW |
| Reference configuration | Buffered/Unbuffered |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. диапазон выходного напряжения | VREF |
| Вых. напряжение мин. | 0V |
| Power down current at 3v | 50nA |
| Power down current at 5v | 200nA |
| Диап. раб. темп. | Automotive qualified |
| Описание (англ.) | DAC 8BIT DUAL R-R 10-MSOP |
| Рабочая температура | -40°C ~ 105°C |
