IC POT DGTL QUAD 256POS 24TSSOP
У поставщика
ПроизводительANALOG DEVICES
КатегорияМикросхемы
У поставщиков
8 шт.
Норм. уп.: 60
Цены поставщиков
Склад 13
В наличии:8 шт
Срок поставки: до недели
Норм. уп.: 60
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 425,85 |
| от 2 | 419,93 |
| от 4 | 412,21 |
| от 8 | 400,97 |
| от 16 | 382,44 |
Описание

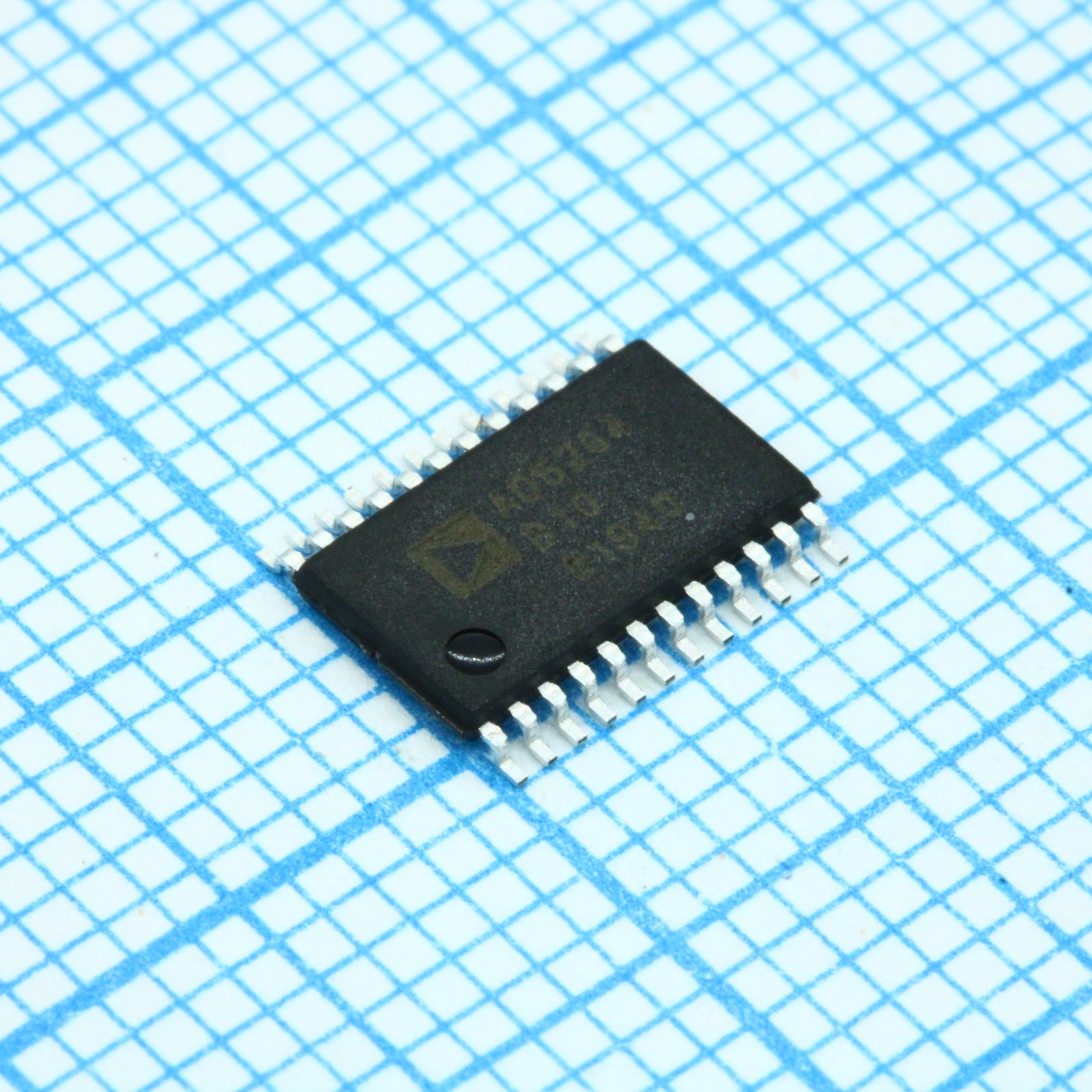

Микросхема цифрового потенциометра AD5204BRUZ10-REEL7 от Analog Devices. Имеет 4 независимых канала на 256 позиций, работает в диапазоне температур от -40°C до +85°C. Выпускается в компактном корпусе 24-TSSOP. Применяется в промышленной автоматике и аудиотехнике для точной регулировки сигналов.
Технические характеристики
| КНИ | 0.005% typ |
| Корпус | 24-TSSOP |
| Каналы | 4 |
| Тип монтажа | SMD |
| Crosstalk | -65dB typ |
| Data bits | 11 |
| Интерфейс | SPI (3-wire) |
| Кол-во выводов | 24 |
| Позиции | 256 |
| Reset pin | PR (active low) |
| ESD рейтинг | Class 1 (1kV HBM) |
| Daisy chain | Yes (SDO, AD5204 only) |
| Описание | 4-Channel Digital Potentiometer, 10kΩ, 256-Position, SPI Interface |
| Артикул | AD5204BRUZ10-REEL7 |
| Cs hold time | 10ns |
| Производитель | Analog Devices |
| Shutdown pin | SHDN |
| Bandwidth 3db | 600kHz (10kΩ) |
| Cs setup time | 10ns |
| Data hold time | 5ns |
| Ток питания | 0.5µA typ (shutdown) |
| Tempco nominal | 700 ppm/°C |
| Clock fall time | 5ns |
| Clock rise time | 5ns |
| Data setup time | 5ns |
| Power on preset | midscale (0x80) |
| Resolution bits | 8 |
| Wiper resistance | 50Ω typ |
| Clock pulse width | 10ns |
| Wiper capacitance | 30pF typ |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Absolute max supply | 7V |
| Макс. тактовая частота | 50MHz |
| Supply voltage dual | ±2.7V |
| Terminal resistance | 10kΩ |
| Wiper settling time | 1µs |
| Допуск сопротивления | ±30% |
| Resistor integral nl | -2 to +2 LSB |
| Digital input voltage | 0V to VDD |
| Однополярное питание | 2.7V to 5.5V |
| A terminal capacitance | 15pF typ |
| B terminal capacitance | 15pF typ |
| Digital output voltage | 0V to VDD |
| Power supply rejection | -60dB typ |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Resistor differential nl | -1 to +1 LSB |
| Absolute max storage temp | -65°C to +150°C |
| Absolute max digital input | -0.3V to VDD+0.3V |
| Absolute max operating temp | -65°C to +150°C |
| Описание (англ.) | 4-CHANNEL DIGITAL POTENTIOMETER |
| Absolute max power dissipation | 450mW (TSSOP) |
| Absolute max lead temp soldering | 300°C (10 sec) |
| Absolute max thermal resistance ja | 120°C/W (TSSOP) |
| Рабочая температура | -40В°C ~ 85В°C |
