256-позиционный цифровой потенциометр SPI/I2C-совместимый
У поставщика
ПроизводительANALOG DEVICES
КатегорияЦифровые потенциометры
У поставщиков
35 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:35 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 217,24 |
| от 4 | 213,85 |
| от 7 | 209,38 |
| от 14 | 202,71 |
| от 28 | 192,18 |
Описание

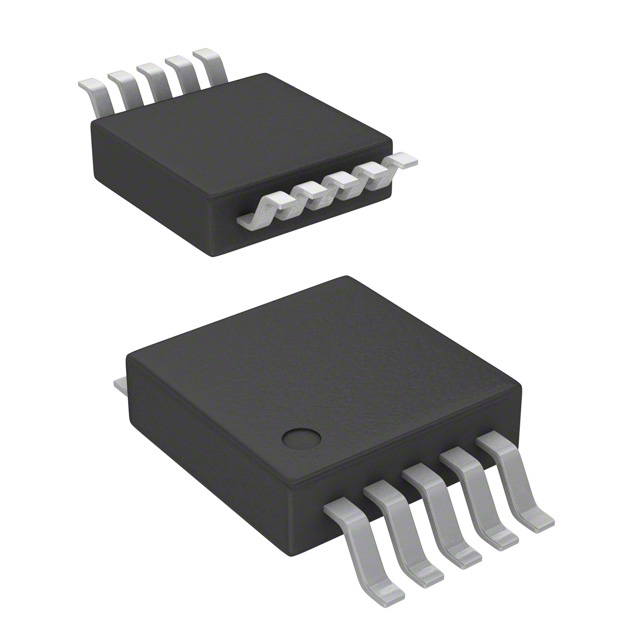

Цифровой потенциометр AD5161BRMZ100-RL7 от Analog Devices на 256 позиций. Управляется по интерфейсам SPI/I2C, сопротивление 100 кОм, корпус MSOP-10, работает в диапазоне температур от -40 до +125 °C. Применяется в промышленной автоматике и измерительном оборудовании.
Технические характеристики
| Корпус | MSOP-10 |
| Тип монтажа | SMD |
| Интерфейс | SPI/I2C selectable |
| Разрешение | 256 positions |
| Bandwidth 5k | 1.2MHz |
| Capacitance W | 60pF |
| Вх. ток | ±1μA |
| Settling time | 1μs |
| Capacitance A B | 45pF |
| Power on preset | midscale |
| Extra address pin | AD0 |
| Вх. емкость | 5pF |
| Input logic low 3V | 0.6V |
| Input logic low 5V | 0.8V |
| Размеры упаковки | 3mm × 4.9mm |
| Макс. ток питания | 8μA |
| Ток пит. тип. | 3μA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.7V |
| Common mode leakage | 1nA |
| Daisy chain support | Да |
| Input logic high 3V | 2.1V |
| Input logic high 5V | 2.4V |
| Full scale error max | 0LSB |
| Full scale error min | -6LSB |
| Full scale error typ | -2.5LSB |
| Wiper resistance max | 120Ω |
| Wiper resistance typ | 50Ω |
| Zero scale error max | +6LSB |
| Zero scale error min | 0LSB |
| Zero scale error typ | +2LSB |
| Макс. рассеиваемая мощность | 0.2mW |
| Terminal voltage range | GND to VDD |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Number of devices on i2c | 2 |
| Power supply sensitivity | ±0.02%/% typ, ±0.05%/% max |
| Integral nonlinearity max | +1.5LSB |
| Integral nonlinearity min | -1.5LSB |
| Integral nonlinearity typ | ±0.6LSB |
| Макс. раб. темп. | +125°C |
| Мин. раб. темп. | -40°C |
| Суммарный коэффициент гармоник | 0.05% |
| Nominal resistor tolerance | ±30% |
| Shutdown supply current max | 1μA |
| Описание (англ.) | DGTL POT SPI 100K 10-MSOP |
| Differential nonlinearity max | +1.5LSB |
| Differential nonlinearity min | -1.5LSB |
| Differential nonlinearity typ | ±0.1LSB |
| End to end resistance options | 5kΩ, 10kΩ, 50kΩ, 100kΩ |
| Resistor noise voltage density | 6nV/√Hz |
| Resistance temperature coefficient | 45ppm/°C |
| Resistor integral nonlinearity 5k max | +4LSB |
| Resistor integral nonlinearity 5k min | -4LSB |
| Resistor integral nonlinearity 5k typ | ±0.75LSB |
| Рабочая температура | -40°C ~ 125°C |
| Voltage divider temperature coefficient | 15ppm/°C |
| Resistor differential nonlinearity 5k max | +1.5LSB |
| Resistor differential nonlinearity 5k min | -1.5LSB |
| Resistor differential nonlinearity 5k typ | ±0.1LSB |
