256-позиционный цифровой потенциометр SPI/I2C-совместимый
У поставщика
ПроизводительANALOG DEVICES
КатегорияЦифровые потенциометры
У поставщиков
80 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:80 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 221,24 |
| от 4 | 217,80 |
| от 7 | 213,26 |
| от 14 | 206,52 |
| от 27 | 195,80 |
Описание

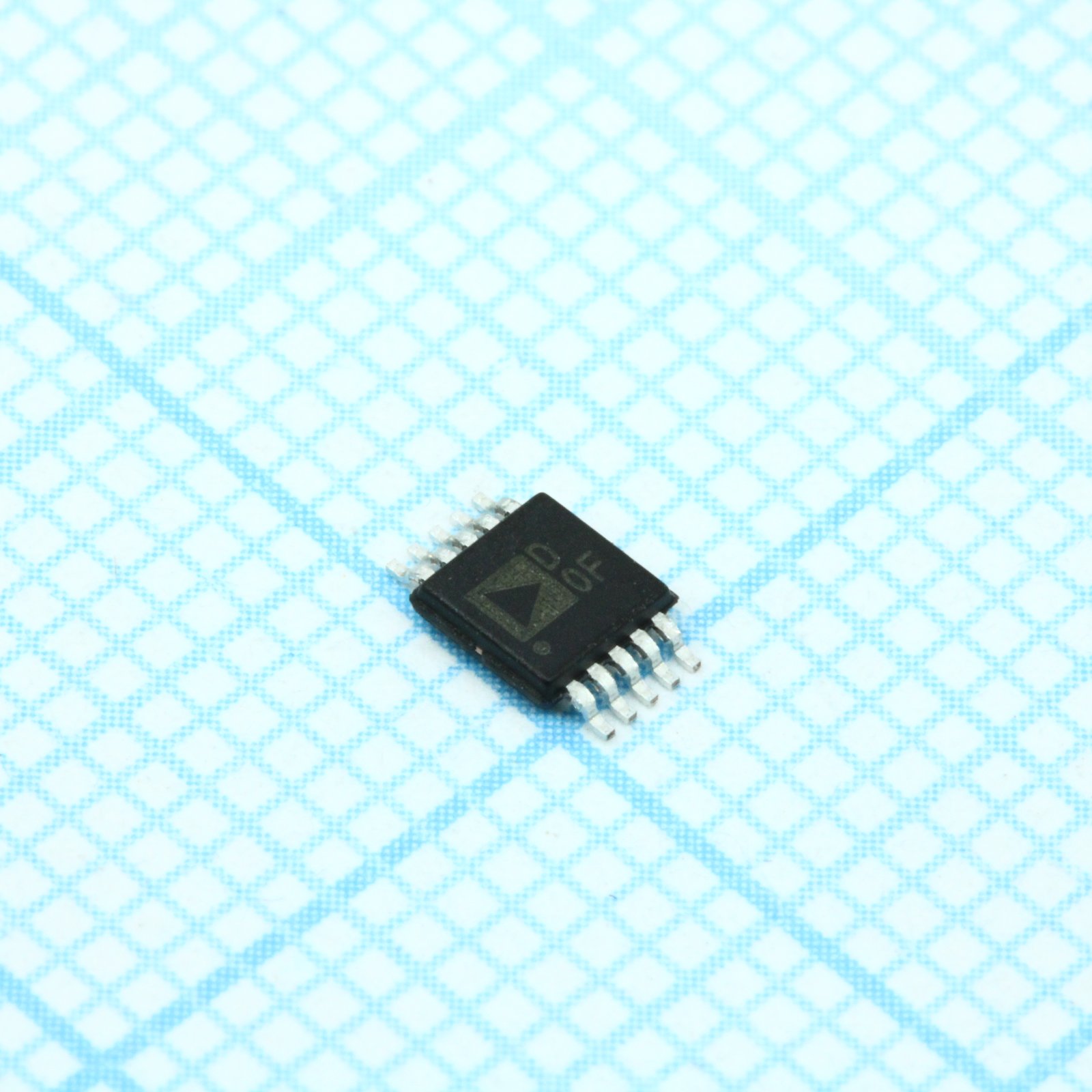

Цифровой потенциометр AD5161BRMZ100 от Analog Devices на 256 позиций. Управляется по интерфейсам SPI и I2C, сопротивление 100 кОм, выпускается в компактном корпусе MSOP10. Работает в расширенном температурном диапазоне от -40°C до +125°C. Применяется в промышленной автоматике и измерительном оборудовании.
Технические характеристики
| Dnl | ±1.5 LSB |
| Inl | ±1.5 LSB |
| Корпус | MSOP-10 |
| Особенности | Power-on preset to midscale, SDO output for daisy-chaining, AD0 address pin |
| Тип монтажа | SMD |
| Полоса пропускания | 1.2MHz |
| Интерфейс | SPI/I2C |
| Размеры | 3mm x 4.9mm |
| Разрешение | 8-bit |
| Resistor dnl | ±1 LSB |
| Resistor inl | ±4 LSB |
| Capacitance w | 60pF |
| Вх. ток | ±1uA |
| Settling time | 1us |
| Ток питания | 8uA |
| Capacitance a b | 45pF |
| Full scale error | -6 LSB to 0 LSB |
| Wiper resistance | 120Ohm |
| Zero scale error | 0 LSB to +6 LSB |
| Вх. емкость | 5pF |
| Рассеиваемая мощность | 0.2mW |
| Input logic low 3v | 0.6V |
| Input logic low 5v | 0.8V |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.7V |
| Common mode leakage | 1nA |
| Input logic high 3v | 2.1V |
| Input logic high 5v | 2.4V |
| Кол-во позиций | 256 |
| Допуск сопротивления | ±30% |
| End to end resistance | 100kOhm |
| Terminal voltage range | GND to VDD |
| Shutdown supply current | 1uA |
| Тип упаковки | Tube (туба) |
| Power supply sensitivity | ±0.05%/V |
| Макс. раб. темп. | +125°C |
| Мин. раб. темп. | -40°C |
| Суммарный коэффициент гармоник | 0.05% |
| Описание (англ.) | DGTL POT SPI 100K 10-MSOP |
| Resistor noise voltage density | 6nV/√Hz |
| Resistance temperature coefficient | 45ppm/°C |
| Рабочая температура | -40°C ~ 125°C |
| Voltage divider temperature coefficient | 15ppm/°C |
