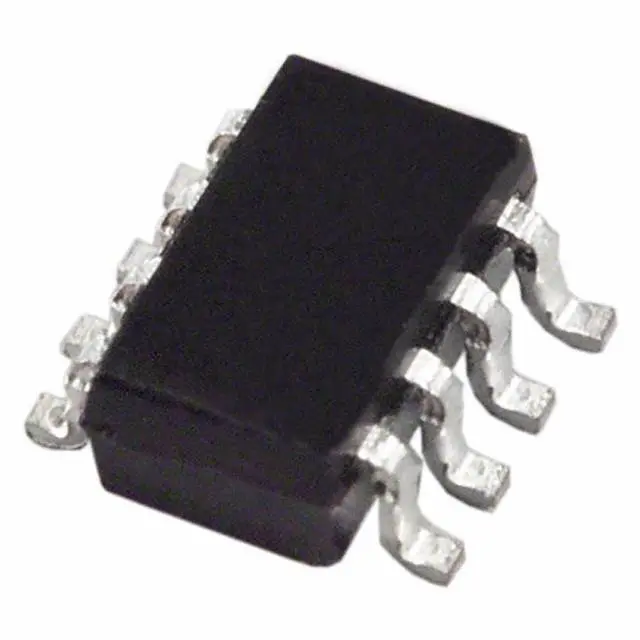

Цифровой потенциометр AD5160BRJZ10-RL7 / SOT-23-8
У поставщика
ПроизводительANALOG DEVICES
КатегорияЦифровые потенциометры
У поставщиков
932 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:932 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 189,77 |
| от 44 | 179,69 |
| от 87 | 172,95 |
| от 174 | 167,01 |
| от 347 | 163,01 |
Описание
Цифровой потенциометр AD5160BRJZ10-RL7 от Analog Devices (ADI) выполнен в компактном корпусе SOT-23-8. Эта модель с сопротивлением 10 кОм обеспечивает 256-позиционную регулировку, заменяя механические потенциометры в цепях настройки. Микросхема отличается низким энергопотреблением и управляется по интерфейсу SPI, что делает её удобной для автоматизированной подстройки параметров в аудио-, измерительной и промышленной аппаратуре.
Технические характеристики
| Корпус | SOT-23-8 |
| Тип монтажа | SMD |
| Полоса пропускания | 1.2MHz |
| Интерфейс | SPI-compatible |
| Размеры | 2.9mm x 3mm |
| Разрешение | 8 bits |
| Rheostat dnl | ±1.5 LSB |
| Rheostat inl | ±4 LSB |
| Capacitance w | 60pF |
| Вх. ток | ±1µA |
| Settling time | 1µs |
| Ток питания | 3uA typ, 8uA max |
| Capacitance a b | 45pF |
| Input logic low | 0.8V (VDD=5V), 0.6V (VDD=3V) |
| Power on preset | midscale |
| Full scale error | -6 LSB min, -2.5 LSB typ, 0 LSB max |
| Input logic high | 2.4V (VDD=5V), 2.1V (VDD=3V) |
| Wiper resistance | 50Ω typ, 120Ω max |
| Zero scale error | 0 LSB min, +2 LSB typ, +6 LSB max |
| Вх. емкость | 5pF |
| Potentiometer dnl | ±1.5 LSB |
| Potentiometer inl | ±1.5 LSB |
| Рассеиваемая мощность | 0.2mW |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.7V |
| Common mode leakage | 1nA |
| Кол-во позиций | 256 |
| Допуск сопротивления | ±20% |
| End to end resistance | 10kΩ |
| Terminal voltage range | GND to VDD |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Power supply sensitivity | ±0.02% typ, ±0.05% max |
| Макс. раб. темп. | +125°C |
| Мин. раб. темп. | -40°C |
| Суммарный коэффициент гармоник | 0.05% |
| Описание (англ.) | POT DGTL SPI 256POS SOT23-8 |
| Resistor noise voltage density | 6nV/√Hz |
| Temperature coefficient resistance | 45ppm/°C |
| Рабочая температура | -40°C ~ 125°C |
| Voltage divider temperature coefficient | 15ppm/°C |
