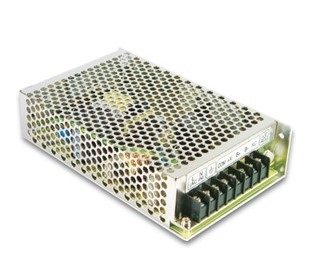

Источник питания AD-55B
У поставщика
У поставщиков
55 шт.
Норм. уп.: 24
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 383,81 |
Цены поставщиков
Склад 2
В наличии:1 шт
Срок поставки: до 2 недель
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 383,81 |
Склад 39
В наличии:30 шт.
Срок поставки: до недели
Норм. уп.: 24
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 570,46 |
| от 2 | 2 511,50 |
| от 3 | 2 481,19 |
| от 5 | 2 456,58 |
| от 9 | 2 425,49 |
Склад 16
В наличии:21 шт.
Срок поставки: до недели
Норм. уп.: 24
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 739,63 |
Склад 13
В наличии:3 шт
Срок поставки: до недели
Норм. уп.: 24
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3 154,99 |
| от 2 | 3 017,93 |
| от 3 | 2 906,30 |
| от 4 | 2 823,43 |
| от 7 | 2 761,78 |
Описание
Источник питания AD-55B от MEAN WELL — это компактное зарядное устройство для аккумуляторов. Модель выдаёт напряжение 27,6 В и ток до 2,0 А, обеспечивая КПД 74% и малые пульсации до 100 мВ. Корпус с защитой IP20 подходит для установки в сухих помещениях. Применяется в системах резервного питания, охранной сигнализации и промышленной автоматики.
Технические характеристики
| Степень защиты (IP) | IP20 |
| MTBF | 304.3K hrs min. MIL-HDBK-217F (25°C) |
| Модель | AD-55B |
| Мощность, Вт | 53,92 |
| Ширина | 97 |
| Высота | 38 |
| Длина | 159 |
| Вес | 0.5Kg |
| Номер корпуса | 901 |
| Охлаждение | Free air convection |
| Ток, А | 2 |
| Упаковка | 24pcs/12.6Kg/0.75CUFT |
| Напряжение, В | 27,6 |
| Тип монтажа | Chassis mount |
| Гарантия | 2 years |
| Время нарастания | 50ms |
| Допуск, % | 1 |
| Вибрация | 10~500Hz, 2G, 10min/cycle, 60min each axis |
| Переменный ток | 1.6A/115VAC, 1A/230VAC |
| Размеры | 159*97*38mm (L*W*H) |
| КПД | 74% |
| Время установки | 800ms/230VAC, 1600ms/115VAC |
| Ном. мощность | 53.92W |
| Burn in test | 100% full load |
| ЭМС излучение | EN55022 (CISPR22) Class B |
| Ems immunity | EN61000-4-2,3,4,5,6,8,11; ENV50204, EN55024, light industry level, criteria A |
| Время удержания | 80ms/230VAC, 16ms/115VAC |
| Пульсации и шум | 100mV |
| Dc voltage ch1 | 27.6V |
| Dc voltage ch2 | 26.5V |
| Вх. напряжение AC, В | 88 |
| Вх. AC напр. 2 | 264 |
| Вх. напряжение DC, В | 124 |
| Вх. напряжение DC 2, В | 370 |
| Пусковой ток | 20A/115VAC, 40A/230VAC |
| Dc alarm signal | Normal 0.8V max, Abnormal 5V ±0.5V |
| Диап. частот | 47~63Hz |
| Ток утечки | <1mA/240VAC |
| Рег. линии | 0.5% |
| Рег. нагрузки | 0.5% |
| Гармонический ток | EN61000-3-2,-3 |
| Выходной разъем | клеммная колодка |
| Ripple noise ch1 | 100mVp-p |
| Станд. безоп. | UL60950-1, TUV EN60950-1 |
| Влажн. хранения | 10~95% RH |
| Рабочая влажность | 20~90% RH non-condensing |
| Current range ch1 | 0~2A |
| Rated current ch1 | 1.8A |
| Rated current ch2 | 0.16A |
| Выдерживаемое напр. | I/P-O/P:3KVAC, I/P-FG:1.5KVAC, O/P-FG:0.5KVAC |
| Диап. вх. напр. | 88~264VAC, 124~370VDC |
| Защита от перегр. | 105~150% rated output power, hiccup mode |
| Защита | Short circuit, Overload, Over voltage, Battery low |
| Темп. хранения | -20~+85°C |
| Частота перекл. | 45KHz |
| Раб. температура | -10~+60°C |
| Сопр. изоляции | 100M Ohms / 500VDC / 25°C / 70% RH |
| Voltage tolerance ch1 | 1.0% |
| Battery low protection | under charge voltage 82.5% ±2% |
| Темп. коэф. | 0.03%/°C (0~50°C) on CH1 output |
| Terminal pin assignment | 1: AC/L; 2: AC/N; 3: FG; 4: DC OUTPUT COM; 5: DC OUTPUT +V; 6: BAT. +; 7: BAT. -/COM; 8: NC |
| Voltage adjust range ch1 | 24~29V |
| Overvoltage protection ch1 | 28.98~37.26V, hiccup mode |
| Корпус | 159*97*38 |
| Макс. входное напряжение DC, В | 370 |
| Мин. входное напряжение DC, В | 124 |
| Тип | Зарядное устройство |
