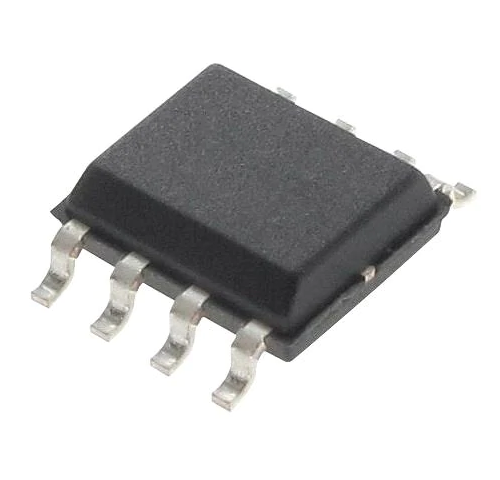

Микросхема ACS712ELCTR-20A-T
У поставщика
У поставщиков
16 202 шт.
Норм. уп.: 10
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 112,78 |
| от 6 | 109,51 |
| от 12 | 107,88 |
| от 25 | 106,24 |
Цены поставщиков
Склад 2
В наличии:10 шт
Срок поставки: до 2 недель
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 112,78 |
| от 6 | 109,51 |
| от 12 | 107,88 |
| от 25 | 106,24 |
Склад 12
В наличии:8 790 шт
Срок поставки: до недели
Норм. уп.: 30
Минимальная партия: 300 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 113,85 |
| от 30 | 98,43 |
| от 300 | 94,78 |
Склад 13
В наличии:7 402 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 109,25 |
| от 71 | 102,82 |
| от 142 | 98,51 |
| от 284 | 94,71 |
| от 567 | 92,16 |
Описание
Микросхема датчика тока ACS712ELCTR-20A-T от ALLEGRO. Работает при напряжении от 4,5 до 5,5 В, рассчитана на ток до 20 А и выпускается в корпусе SOIC-8 для поверхностного монтажа. Подходит для контроля тока в промышленной автоматике и блоках питания.
Технические характеристики
| Тип | Датчики тока |
| Тип | Linear Current Sensor |
| Вес | 5.78 |
| В упаковке | REEL, 3000 шт. |
| Тип монтажа | SMD |
| Корпус | SOIC-8(SMD) |
| Полоса пропускания | 80kHz |
| Кол-во выводов | 8 |
| Время нарастания | 5µs |
| Рабочая температура | -40…+85 |
| Технология | Hall Effect |
| Выход | линейный |
| Тип выхода | Analog |
| Артикул | ACS712ELCTR-20A-T |
| Чувствительность | 100mV/A |
| Производитель | Allegro MicroSystems |
| Nonlinearity | 1.5% |
| Код упаковки | LC |
| Тип упаковки | SOIC-8 |
| Symmetry max | 102% |
| Symmetry min | 98% |
| Symmetry typ | 100% |
| Bandwidth typ | 80kHz |
| Power on time | 35µs |
| Тип. время нарастания | 5µs |
| Sensitivity typ | 100mV/A |
| Диап. вх. напр. | 4,5…5,5 В |
| Nonlinearity max | 1.5% |
| Magnetic coupling | 12G/A |
| Power on time typ | 35µs |
| Sensitivity units | mV/A |
| Размеры упаковки | Approximate scale 1:1 (SOIC-8 standard) |
| Макс. ток питания | 13mA |
| Ток пит. тип. | 10mA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 4.5V |
| Напряжение питания тип. | 5.0V |
| Диап. вых. напр. | 0V to 5V (ratiometric) |
| Overcurrent duration | 100ms |
| Current sensing range | ±20A |
| Изол. напр. RMS | 2.1kV |
| Overcurrent tolerance | 100A (1 pulse, 100ms) |
| Current range optimized | ±20A |
| Isolation voltage basic | 1500Vrms (60Hz, 1min) |
| Output current sink max | 10mA |
| Макс. темп. хр. | 170°C |
| Мин. темп. хр. | -65°C |
| Макс. темп. перехода | 165°C |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Output current source max | 3mA |
| Output resistive load min | 4.7kΩ |
| Internal filter resistance | 1.7kΩ |
| Макс. емкостная нагрузка выхода | 10nF |
| Output capacitance load max | 10nF |
| Output zero current voltage | 0.5 * VCC |
| Zero current output voltage | 0.5 × VCC |
| Basic isolation peak voltage | 354V |
| Basic isolation voltage peak | 354V |
| Current range max continuous | 20A (rated) |
| Isolation voltage reinforced | 2100Vrms (60Hz, 1min) |
| Internal conductor resistance | 1.2mΩ |
| Internal filter resistance typ | 1.7kΩ |
| Primary conductor resistance typ | 1.2mΩ |
| Reinforced isolation peak voltage | 184V |
| Reinforced isolation voltage peak | 184V |
| Тепловое сопротивление переход-вывод | 5°C/W |
| Термосопротивление переход-среда | 23°C/W |
| Thermal resistance junction to lead typ | 5°C/W |
| Thermal resistance junction to ambient typ | 23°C/W |
| Максимальный допустимый ток,А | 20 |
| Измерение переменного тока,Iпер. | 20 |
| Измерение постоянного тока,Iпост | 20 |
| Тип подключения к измеряемой цепи | бесконтактный |
