Датчик тока ±15.5 А на основе эффекта Холла
У поставщика
ПроизводительALLEGRO
У поставщиков
330 шт.
Норм. уп.: 1500
Цены поставщиков
Склад 13
В наличии:330 шт
Срок поставки: до недели
Норм. уп.: 1500
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 132,08 |
| от 17 | 123,19 |
| от 33 | 115,93 |
| от 66 | 110,53 |
| от 132 | 106,49 |
Описание

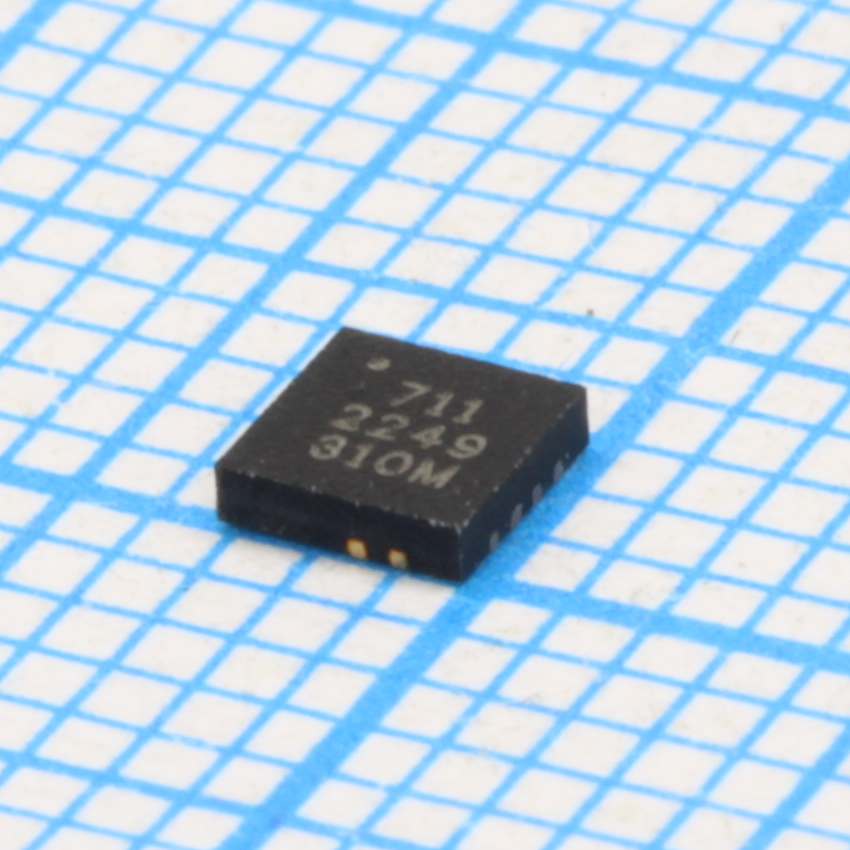

Датчик тока ACS711KEXLT-15AB-T от ALLEGRO построен на эффекте Холла. Работает с током до ±15,5 А, имеет чувствительность 90 мВ/А и полосу пропускания 100 кГц. Выпускается в компактном корпусе QFN12 (3x3 мм). Подходит для схем защиты по току в промышленной автоматике и блоках питания.
Технические характеристики
| Корпус | QFN12-(3x3) |
| Упаковка | 1500 pieces/reel |
| Тип монтажа | SMD |
| Symmetry | 100% |
| Кол-во выводов | 12 |
| Описание | Hall-Effect Linear Current Sensor with Overcurrent Fault Output |
| Артикул | ACS711KEXLT-15AB-T |
| Nonlinearity | ±1% |
| Тип. время нарастания | 3.5µs |
| Соответствие RoHS | Pb-contained construction with Pb-based solder bumps, RoHS-compliant using allowed exemptions |
| Sensitivity typ | 90mV/A |
| Response time typ | 4.6µs |
| Internal bandwidth | 100kHz |
| Размеры упаковки | 3mm x 3mm x 0.75mm |
| Макс. ток питания | 5.5mA |
| Ток пит. тип. | 4mA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 3V |
| Напряжение питания тип. | 3.3V |
| Автомобильный | Нет |
| Output slew rate typ | 0.30V/µs |
| Current sensing range | ±15.5A |
| Propagation delay typ | 1.2µs |
| Output voltage high min | VCC - 0.3V |
| Макс. темп. хр. | 170°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 165°C |
| Sensitivity test voltage | 3.3V |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Output resistive load min | 15kΩ |
| Working voltage isolation | 100VAC peak or VDC |
| Output capacitance load max | 1nF |
| Описание (англ.) | ±15.5 A Hall-effect current sensor, 90 mV/A, 100 kHz |
| Overcurrent transient tolerance | 100A (1 pulse, 100ms) |
| Overcurrent fault trip threshold | 100% of full-scale |
| Primary conductor inductance typ | 2nH |
| Primary conductor resistance typ | 0.6mΩ |
| Тип | ACS711KEXLT-15AB-T |
| Ток, А | 15 |
