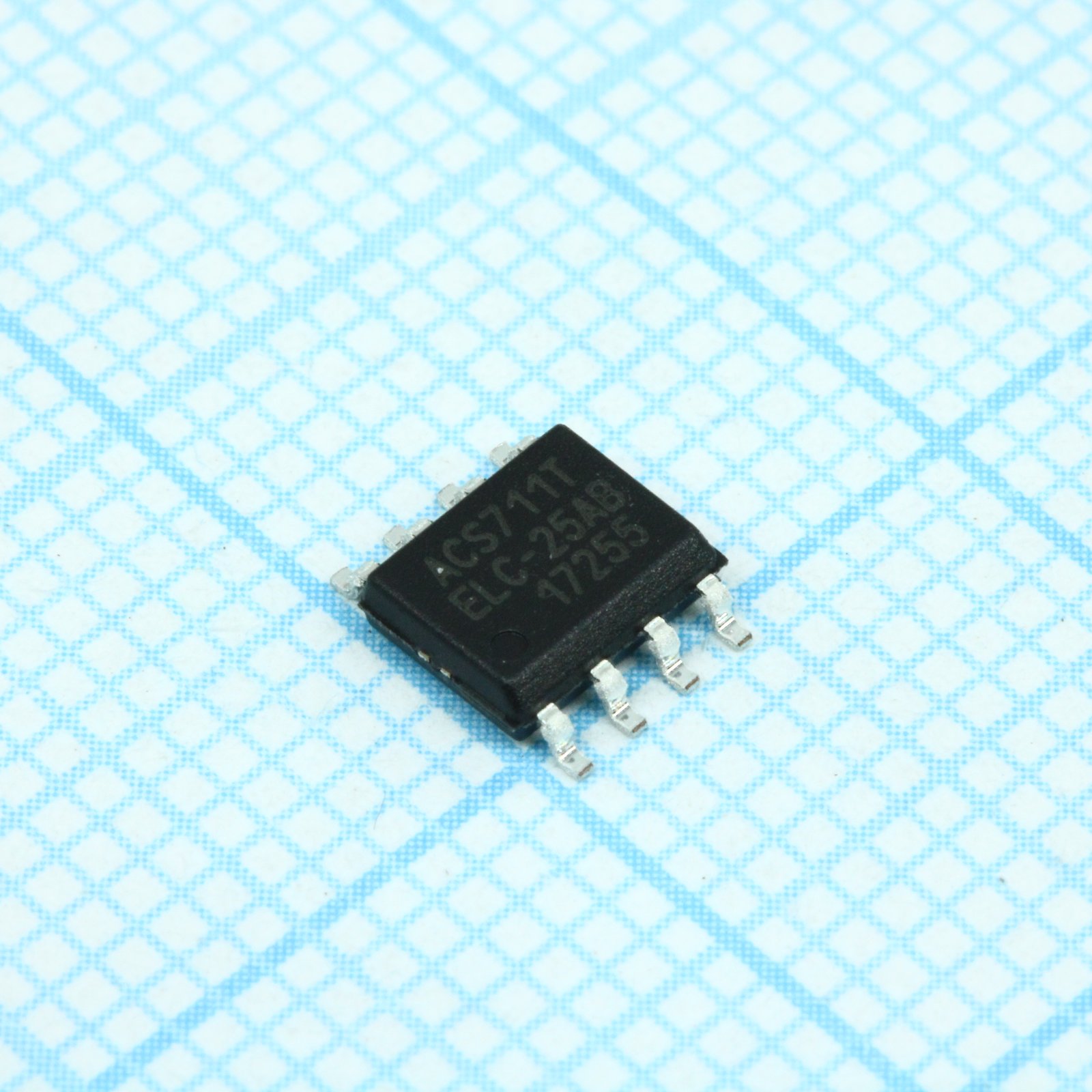

Датчик тока ACS711ELCTR-25AB-T
У поставщика
ПроизводительALLEGRO
КатегорияДатчики тока
У поставщиков
1 500 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт158,55 ₽
Сумма1 585,50 ₽
+ доплата 490,00 ₽
В наличии1 500 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 46 — 150,03 ₽ (−5%)
Заказ со склада «Склад 13» с этой позицией — 1 585,50 ₽. До заказа без доплаты не хватает 15 714,50 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 1 585,50 ₽
Описание
Датчик тока ACS711ELCTR-25AB-T от Allegro измеряет как постоянный, так и переменный ток. Работает при напряжении 3,3 В, выпускается в компактном корпусе 8-pin SOICN. Подходит для цепей защиты и контроля тока в промышленной автоматике и бытовой электронике.
Технические характеристики
| Корпус | 8-pin SOICN |
| Упаковка | 3000 pieces/reel |
| Тип монтажа | SMD |
| Описание | Hall-Effect Linear Current Sensor with Overcurrent Fault Output |
| Артикул | ACS711ELCTR-25AB-T |
| Симметрия, тип. | 100% |
| Тип. чувствительность | 55mV/A |
| Нелинейность, макс. | ±1% |
| Тип. время включения | 35µs |
| Время отклика, тип. | 4.6µs |
| Макс. выходное напряжение | 7V |
| Макс. ток питания | 5.5mA |
| Ток пит. тип. | 4mA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 3V |
| Напряжение питания тип. | 3.3V |
| Время нарастания выхода, тип. | 3.5µs |
| Диапазон токового контроля | ±25A |
| Fault operating point | ±1 × IP |
| Fault pin voltage max | 7V |
| Fault response time typ | 1.3µs |
| Макс. темп. хр. | 170°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Sensitivity test voltage | 3.3V |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Мин. резистивная нагрузка выхода | 15kΩ |
| Задержка распространения, тип. | 1.2µs |
| Обратное выходное напряжение, макс. | -0.1V |
| Макс. обратное напряжение питания | -0.1V |
| Fault off voltage level max | 20V |
| Fault output voltage oh min | VCC - 0.3V |
| Fault output voltage ol max | 0.3V |
| Макс. ёмкость нагрузки выхода | 1nF |
| Макс. температура перехода | 165°C |
| Напряжение покоя выхода, тип. | VCC/2 |
| Описание (англ.) | Current Sensor AC/DC Current 3.3V 8-Pin SOIC T/R |
| Internal bandwidth minus3db typ | 100kHz |
| Устойчивость к импульсной перегрузке по току | 100A (1 pulse, 100ms) |
| Рабочее напряжение, базовая изоляция | 100VAC peak or VDC |
| Fault output pullup resistor min | 1kΩ |
| Тип. сопротивление первичного проводника | 1.2mΩ |
| Primary conductor resistance test temp | 25°C |
| Ток, А | 25 |
