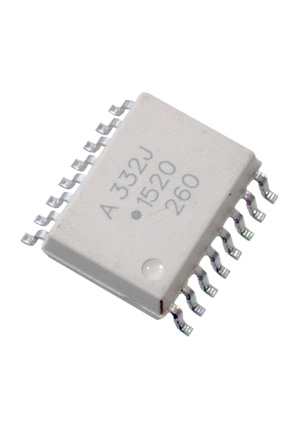

ACPL332J-500E, SOIC16
У поставщика
ПроизводительAvago/Broadcom
У поставщиков
690 шт.
Норм. уп.: 10
Цены поставщиков
Склад 12
В наличии:690 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 100 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 299,00 |
| от 10 | 299,00 |
Описание
Оптический драйвер затвора IGBT от Avago/Broadcom в корпусе SO-16 для поверхностного монтажа. Обеспечивает пиковый выходной ток до 2.5 А, изоляцию 5000 В RMS и задержку распространения не более 250 нс. Подходит для промышленной автоматики, силовой электроники и приводов двигателей.
Технические характеристики
| Корпус | SO-16 |
| Тип монтажа | SMD |
| Standoff | 0.203mm |
| Кол-во выводов | 16 |
| Шаг выводов | 1.27mm |
| Корпус | SO16 |
| Ширина корпуса | 7.493mm |
| Тип компонента | IGBT gate driver optocoupler |
| Высота корпуса | 3.505mm |
| Длина корпуса | 10.312mm |
| Uvlo hysteresis | Да |
| Одобр. безоп. | UL, CSA, IEC/EN/DIN-EN 60747-5-5 |
| Описание | Logic Output Opto-couplers 1.5A IGBT Gate Drive |
| Fault output type | open collector |
| Макс. ток питания | 5mA |
| Lead protrusion max | 0.25mm |
| Изол. напр. RMS | 5000V |
| Макс. задержка распространения | 250ns |
| Output peak current max | 2.5A |
| Output peak current min | 2.0A |
| Common mode rejection min | 50kV/µs |
| Макс. раб. темп. | 105°C |
| Мин. раб. темп. | -40°C |
| Safety limit output power | 1200mW |
| Supply voltage input vcc1 | 3.3V to 5.5V |
| Pulse width distortion max | 100ns |
| Safety limit input current | 400mA |
| Supply voltage output vcc2 | 15V to 30V |
| Output current miller clamp | 1.7A |
| Working insulation voltage peak | 1414V |
| Desaturation detection threshold | 6.5V |
| Common mode rejection test voltage | 1500V |
| Количество каналов | 2 |
