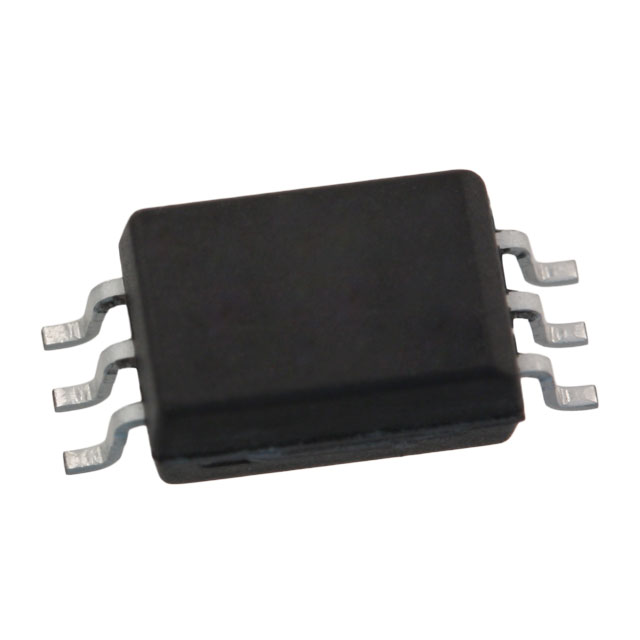

Optocoupler 15mbd 3.3v 6-soic ACPL-W60L-500E
У поставщика
ПроизводительBroadcom
У поставщиков
124 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:124 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 190,85 |
| от 13 | 178,61 |
| от 26 | 168,62 |
| от 51 | 161,20 |
| от 102 | 155,65 |
Описание
Оптический изолятор Broadcom ACPL-W60L-500E с логическим выходом и открытым коллектором. Работает при напряжении 3,3 В, обеспечивает скорость передачи до 15 Мбит/с в компактном корпусе 6-SO. Подходит для гальванической развязки в промышленной автоматике и системах управления.
Технические характеристики
| Fan out | 5 TTL loads |
| Корпус | 6-SO |
| Тип монтажа | SMD |
| Скорость передачи данных | 15MBd |
| Без свинца | Да |
| Шаг выводов | 1.27mm |
| Описание | High Speed LVTTL Compatible 3.3 Volt/5 Volt Optocoupler |
| Артикул | ACPL-W60L-500E |
| Соотв. RoHS | Да |
| Isolation group | IIIa |
| Блокировочный конд. | 0.1uF |
| Lead coplanarity | 0.1mm |
| Clearance creepage | 8mm |
| Internal clearance | 0.08mm |
| Макс. напр. пит. | 3.6V |
| Мин. напр. пит. | 2.7V |
| Common mode voltage | 1000V |
| Макс. темп. корпуса | 175C |
| Isolation voltage ul | 5000Vrms |
| Ширина корпуса | 4.58mm |
| Solder reflow profile | JEDEC J-STD-020 |
| Supply voltage 5v max | 5.5V |
| Supply voltage 5v min | 4.5V |
| Transient overvoltage | 8000Vpeak |
| Высота корпуса | 3.18mm |
| Длина корпуса | 6.807mm |
| Isolation voltage viorm | 1140Vpeak |
| Safety output power max | 600mW |
| Макс. темп. хр. | 125C |
| Мин. темп. хр. | -55C |
| Tracking resistance cti | 175V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Safety input current max | 230mA |
| Common mode rejection min | 15kV/us |
| Мин. сопротивление изоляции | 1e9ohm |
| Макс. раб. темп. | 85C |
| Мин. раб. темп. | -40C |
| Макс. обрат. вх. напр. | 5V |
| Input current low level max | 250uA |
| Макс. рассеиваемая мощность входа | 40mW |
| Output pull up resistor max | 4kohm |
| Output pull up resistor min | 330ohm |
| Абс. макс. напряжение питания | 7V |
| Input current high level max | 15mA |
| Input current high level min | 5mA |
| Макс. ток коллектора | 50mA |
| Output collector voltage max | 7V |
| Макс. рассеиваемая мощность | 85mW |
| Описание (англ.) | Optocoupler Logic-Out Open Collector DC-IN 1-CH |
| Average forward input current max | 20mA |
| Рабочая температура | -40°C ~ 85°C |
