Оптопара одноканальная транзисторная с открытым выходом
У поставщика
ПроизводительBroadcom
У поставщиков
4 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:4 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 60,28 |
| от 6 | 59,10 |
| от 12 | 57,37 |
| от 23 | 55,26 |
| от 45 | 52,80 |
Описание

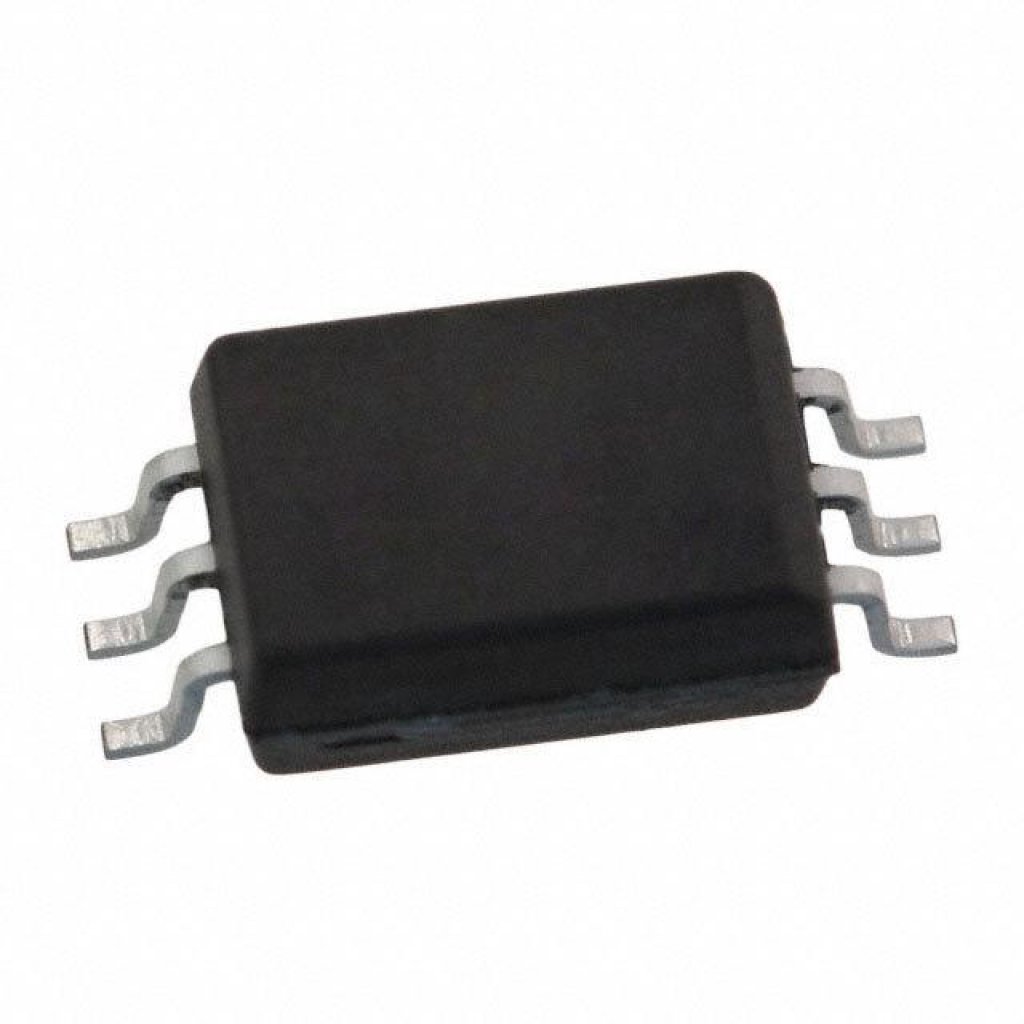

Оптопара одноканальная транзисторная с открытым выходом от Broadcom. Выполнена в компактном корпусе SO6W, обеспечивает гальваническую развязку цепей постоянного тока. Подходит для применения в промышленной автоматике и системах управления питанием.
Технические характеристики
| Тип монтажа | SMD |
| Скорость передачи данных | 1Mbps |
| Кол-во выводов | 6 |
| Ширина корпуса | 4.480mm |
| Шаг выводов | 1.27mm |
| Ширина вывода | 0.45mm |
| Высота корпуса | 3.180mm |
| Длина корпуса | 6.807mm |
| Тип выхода | open-collector |
| Корпус | SO-6 |
| Соотв. RoHS | Да |
| Lead coplanarity | 0.1mm |
| Напр. изоляции | 5000Vrms |
| Isolation standard | UL1577, CSA, IEC/EN 60747-5-5 |
| Макс. напр. пит. | 24V |
| Мин. напр. пит. | 2.7V |
| Дополнительные функции | low power, TTL compatible |
| Body width tolerance | ±0.254mm |
| Body height tolerance | ±0.127mm |
| Body length tolerance | +0.127mm/-0mm |
| Common mode rejection | 15kV/μs |
| Тип. входной ток | 3mA |
| Макс. задержка распространения | 1μs |
| Тип упаковки | Tube (туба) |
| Макс. раб. темп. | 105°C |
| Мин. раб. темп. | -40°C |
| Описание (англ.) | Optocoupler DC-IN 1-CH Transistor With Base DC-OUT |
| Current transfer ratio typical | 130% |
| Propagation delay test condition | at Vcc=5V |
| Common mode rejection test condition | at VCM=1500V |
| Current transfer ratio test condition | at IF=3mA |
