Оптоизолятор 5кВ с полевым транзистором 6SO
У поставщика
ПроизводительBroadcom
У поставщиков
124 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:124 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 138,72 |
| от 6 | 136,30 |
| от 11 | 133,03 |
| от 22 | 128,09 |
| от 44 | 120,67 |
Описание

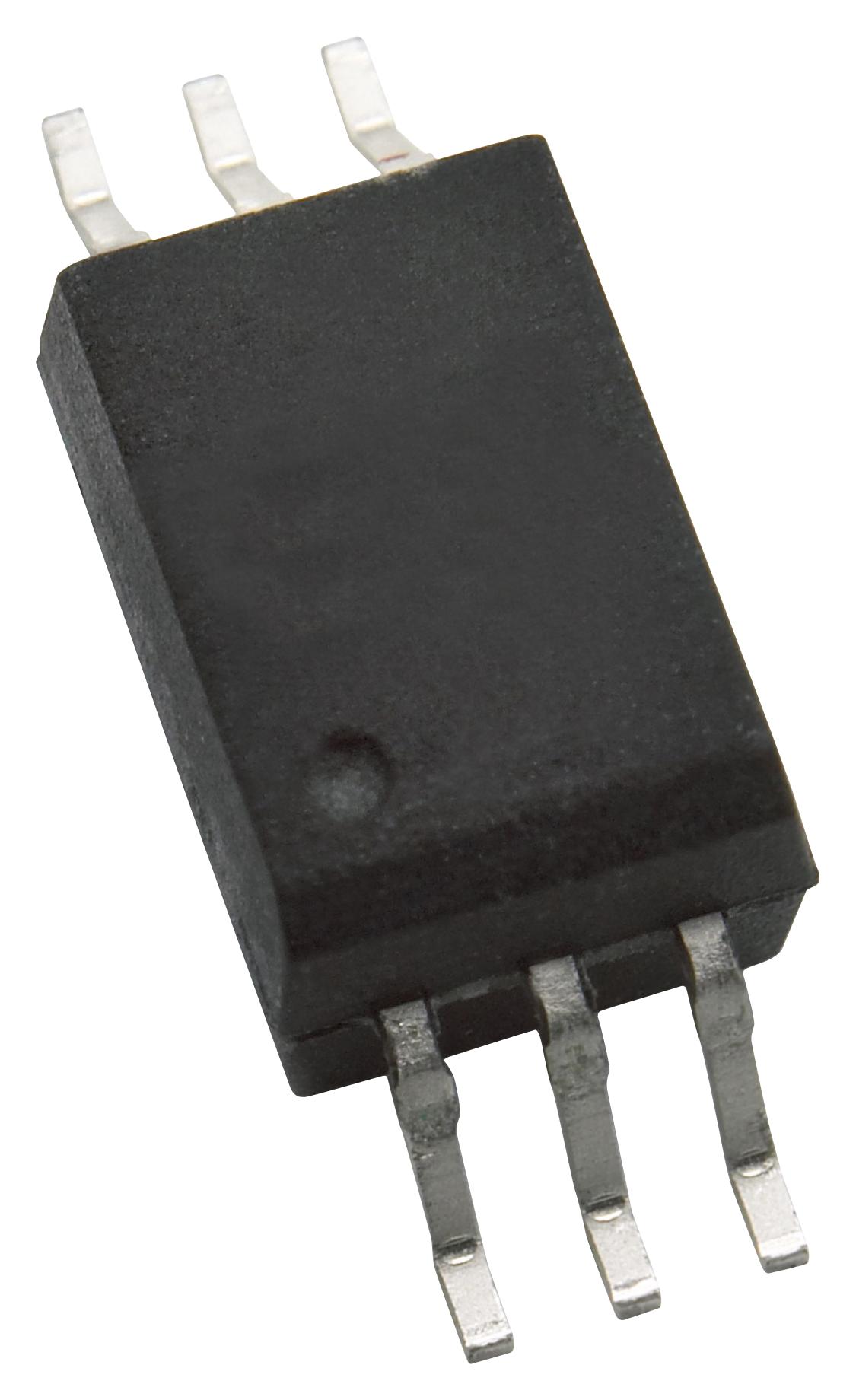

Оптоизолятор Broadcom ACPL-W345-500E с полевым транзистором на выходе. Выдерживает изоляцию до 5 кВ, работает в корпусе 6-SO Stretched в диапазоне температур от -40 до +105 °C. Применяется в промышленной автоматике и силовой электронике для гальванической развязки цепей управления.
Технические характеристики
| Корпус | 6-SO Stretched |
| Тип монтажа | SMD |
| Размеры | Шаг выводов: 1.27mm; Ширина корпуса: 6.807mm +0.127/-0.000mm; Длина корпуса: 4.834mm ±0.254mm; Lead coplanarity: 0.1mm |
| Описание | 1-Amp Output Current Power and SiC MOSFET Gate Drive Optocoupler with Rail-to-Rail Output Voltage in Stretched SO6 |
| Артикул | ACPL-W345-500E |
| Применение | Power and SiC MOSFET gate drive, AC and Brushless DC motor drives, Switching power supplies |
| Вых. напряжение | Rail-to-rail |
| Isolation group | IIIa |
| Uvlo hysteresis | Да |
| Темп. диапазон | -40°C to +105°C |
| Макс. ток питания | 4.0mA |
| Isolation voltage ul | 5000VRMS for 1 min |
| Led input hysteresis | Да |
| Диапазон питания | 10V to 20V |
| Air gap clearance min | 8.0mm |
| Макс. задержка распространения | 120ns |
| Tracking creepage min | 8.0mm |
| Output current max peak | 1.0A |
| Output current min peak | 0.8A |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Internal plastic gap min | 0.08mm |
| Common mode rejection min | 50kV/µs at VCM = 1500V |
| Индекс трекингостойкости | >175V |
| Insulation resistance at ts | >10^9Ω |
| Safety limiting output power | 600mW |
| Описание (англ.) | OPTOISO 5KV GATE DRIVER 6SO |
| Safety limiting input current | 230mA |
| Propagation delay difference max | 50ns |
| Safety limiting case temperature | 175°C |
| Highest allowable overvoltage viotm | 8000Vpeak |
| Input to output test voltage method a | 1824Vpeak |
| Input to output test voltage method b | 2137Vpeak |
| Рабочая температура | -40В°C ~ 105В°C |
| Maximum working insulation voltage viorm | 1140Vpeak |
