Оптопара драйвер затвора 3.75кВ 6SO
У поставщика
ПроизводительBroadcom
У поставщиков
59 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:59 шт
Срок поставки: до недели
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 510,97 |
| от 2 | 504,07 |
| от 4 | 495,06 |
| от 7 | 482,03 |
| от 14 | 460,39 |
Описание

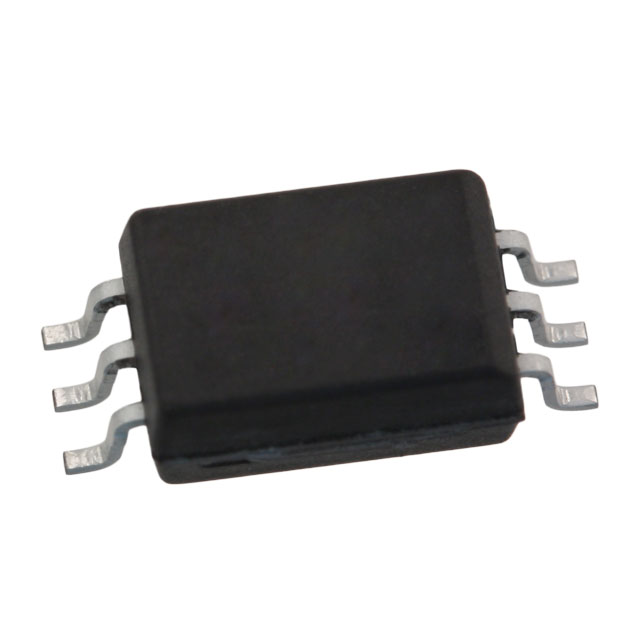

Оптопара драйвера затвора Broadcom ACPL-P346-000E в корпусе SO6W. Обеспечивает изоляцию 3.75 кВ и работает в диапазоне температур от -40°C до +105°C. Подходит для управления силовыми ключами в промышленной автоматике и импульсных источниках питания.
Технические характеристики
| Uvlo | Да |
| Cmr min | 100kV/µs |
| Корпус | SO-6 |
| Тип монтажа | SMD |
| Тип флюса | non-halide |
| Шаг выводов | 1.27mm |
| Описание | 2.5-Amp Output Current Power, GaN and SiC MOSFET Gate Drive Optocoupler with Rail-to-Rail Output |
| Артикул | ACPL-P346-000E |
| Truth table | Led off: LOW; Led on 0 to 8.1V: LOW; Led on 9.1 to 20V: высокий; Led on 8.1 to 9.1V: TRANSITION |
| Creepage min | 8.0mm |
| Csa approval | Да |
| Мин. зазор | 7.0mm |
| Ширина корпуса | 6.81mm |
| Quantity reel | 1000 |
| Quantity tube | 100 |
| Высота корпуса | 3.180mm |
| Длина корпуса | 4.580mm |
| Профиль оплавления | JEDEC J-STD-020 |
| Соотв. RoHS | Да |
| Uvlo hysteresis | Да |
| Cmr test voltage | 1500V |
| Степень загрязнения | 2 |
| Макс. ток питания | 4.0mA |
| Output voltage type | rail-to-rail |
| Lead coplanarity max | 0.1mm |
| Макс. задержка распространения | 120ns |
| Ul recognition voltage | 3750Vrms |
| Climatic classification | 40/105/21 |
| Peak output current max | 2.5A |
| Peak output current min | 2.0A |
| Ul recognition duration | 1min |
| Vcc operating range max | 20V |
| Vcc operating range min | 10V |
| Тип упаковки | Tube (туба) |
| Internal plastic gap min | 0.08mm |
| Мин. сопротивление изоляции | 10^9Ω |
| Макс. раб. темп. | +105°C |
| Мин. раб. темп. | -40°C |
| Installation classification | I-IV |
| Led input current hysteresis | Да |
| Описание (англ.) | OPTOISO 3.75KV GATE DRIVER 6SO |
| Highest allowable overvoltage | 6000Vpeak |
| Iec en din en 60747 5 5 viorm | 891Vpeak |
| Safety limiting case temp max | 175°C |
| Bypass capacitance recommended | 1µF |
| Propagation delay difference max | 50ns |
| Safety limiting output power max | 600mW |
| Safety limiting input current max | 230mA |
| Исп. напр. изоляции | 500V |
| Input to output test voltage method a | 1426Vpeak |
| Input to output test voltage method b | 1671Vpeak |
| Рабочая температура | -40°C ~ 105°C |
