Оптически развязанный усилитель 0.6мВт
У поставщика
ПроизводительBroadcom
У поставщиков
85 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:85 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 255,37 |
| от 6 | 252,00 |
| от 12 | 247,76 |
| от 23 | 242,02 |
| от 45 | 234,12 |
Описание

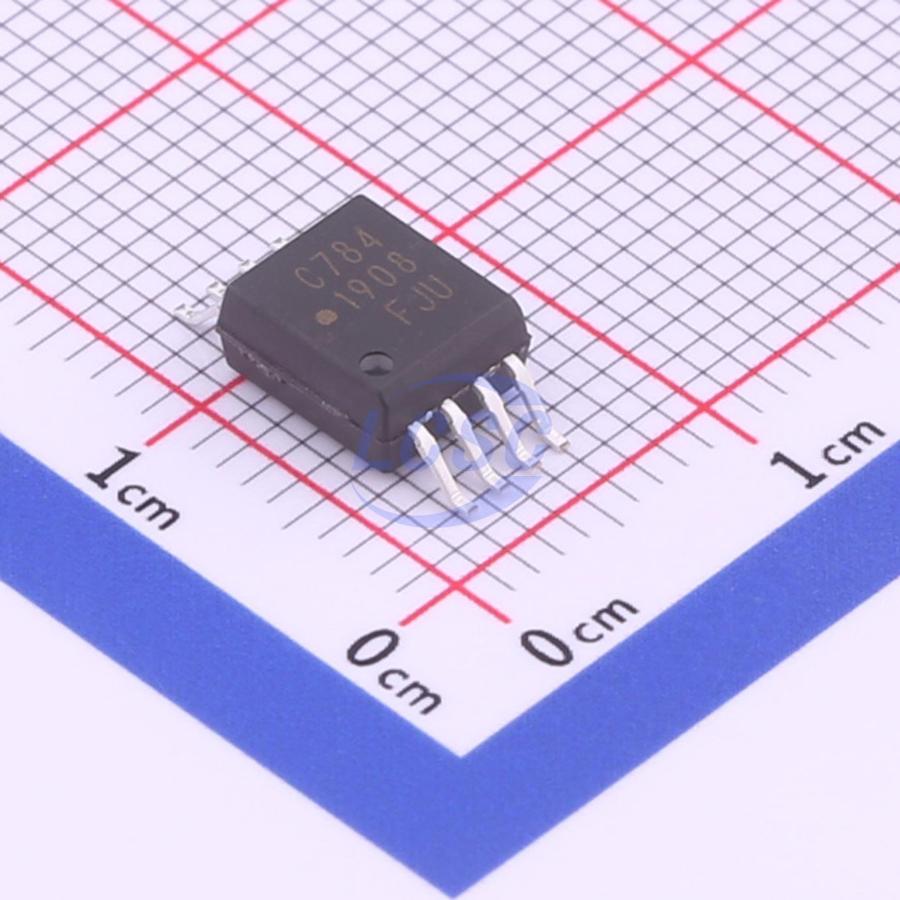

Оптически развязанный усилитель Broadcom ACPL-C784-500E предназначен для точного измерения сигналов. Устройство работает при напряжении до 5,5 В, имеет малую потребляемую мощность 0,6 мВт и выполнено в компактном корпусе SOIC8. Применяется в промышленной автоматике и системах управления двигателями.
Технические характеристики
| Вывод 1 | Symbol: VDD1; Описание: Supply voltage for input side (4.5 V to 5.5 V), relative to GND1 |
| Вывод 2 | Symbol: VIN+; Описание: Positive input (± 200 mV recommended) |
| Вывод 3 | Symbol: VIN–; Описание: Negative input (normally connected to GND1) |
| Вывод 4 | Symbol: GND1; Описание: Input side ground |
| Вывод 5 | Symbol: GND2; Описание: Output side ground |
| Вывод 6 | Symbol: VOUT–; Описание: Negative output |
| Pin 7 | Symbol: VOUT+; Описание: Positive output |
| Вывод 8 | Symbol: VDD2; Описание: Supply voltage for output side (4.5 V to 5.5 V), relative to GND2 |
| Корпус | SOIC-8 |
| Тип монтажа | SMD |
| Полоса пропускания | 100 kHz |
| Технология | Advanced Sigma-Delta (∑-∆) A/D Converter Technology |
| Описание | Miniature Isolation Amplifiers |
| Применение | Motor Phase and Rail Current Sensing, Inverter Current Sensing, DC bus voltage sensing, General Purpose Current Sensing and Monitoring, General Purpose Analog Signal Isolation |
| Nonlinearity | 0.004% |
| Amplifier type | Fully Differential Amplifier |
| Gain tolerance | ±5% |
| Сертификат безопасности | UL 1577 (5000 Vrms/1 min.), CSA and IEC/EN/DIN EN 60747-5-5 |
| Макс. выходное напряжение | VDD2 + 0.5V |
| Мин. вых. напряжение | -0.5V |
| Размеры упаковки | Ширина: 6.807 ± 0.127 mm (0.268 ± 0.005 inches); Высота: 3.180 ± 0.127 mm (0.125 ± 0.005 inches); Длина: 5.850 ± 0.50 mm (0.230 ± 0.010 inches); Шаг выводов: 1.270 mm (0.050 inches); Lead coplanarity: 0.1 mm (0.004 inches) |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 0V |
| Вх. напр. смещ. | 0.3 mV |
| Информация для заказа | Options: -000E: Корпус: Stretched SO-8; Количество: 80 per tube; Surface mount: Нет; Лента и катушка: Нет; Iec en din en 60747 5 5: Нет; -060E: Корпус: Stretched SO-8; Количество: 80 per tube; Surface mount: Да; Лента и катушка: Нет; Iec en din en 60747 5 5: Да; -500E: Корпус: Stretched SO-8; Количество: 1000 per reel; Surface mount: Да; Лента и катушка: Да; Iec en din en 60747 5 5: Нет; -560E: Корпус: Stretched SO-8; Количество: 1000 per reel; Surface mount: Да; Лента и катушка: Да; Iec en din en 60747 5 5: Да; Артикул: ACPL-C784 |
| Common mode rejection | 15 kV/μs at VCM = 1000 V |
| Температура пайки выводов | 260°C for 10 sec., 1.6 mm below seating plane |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Gain drift vs temperature | 0.00025 V/V/°C |
| Диап. темп. хр. | -55°C to +125°C |
| Описание (англ.) | ISOLATION AMPLIFIER 5.5V SINGLE SOIC8 |
| Steady state input voltage max | VDD1 + 0.5V |
| Steady state input voltage min | -2V |
| Recommended operating conditions | |
| Ambient operating temperature range | -40°C to +100°C |
| Insulation and safety specifications | Isolation group: IIIa; Tracking resistance cti: >175 V; Minimum external air gap: 8.0 mm; Minimum external tracking: 8.0 mm; Minimum internal plastic gap: 0.5 mm |
| Two second transient input voltage min | -6V |
| Iec en din en 60747 5 5 insulation characteristics | Степень загрязнения: 2; Safety limiting values: Вых. мощность: 600 mW; Вх. ток: 230 mA; Температура корпуса: 175 °C; Insulation resistance at ts: ≥ 10^9 Ω; Climatic classification: 55/100/21; Installation classification: Rated mains voltage 150 vrms: I-IV; Rated mains voltage 300 vrms: I-IV; Rated mains voltage 450 vrms: I-IV; Rated mains voltage 600 vrms: I-IV; Rated mains voltage 1000 vrms: I-III; Highest allowable overvoltage: 8000 Vpeak; Maximum working insulation voltage: 1414 Vpeak; Input to output test voltage method a: 2262 Vpeak; Input to output test voltage method b: 2652 Vpeak |
