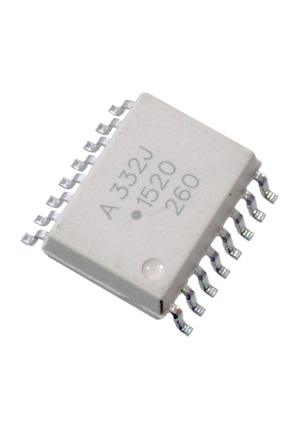

ACPL-332J-500E, оптопара IGBT драйвера 2,5А 890В SO-16
У поставщика
ПроизводительAvago/Broadcom
У поставщиков
2 170 шт.
Норм. уп.: 3
Цены поставщиков
Склад 12
В наличии:2 170 шт
Срок поставки: до недели
Норм. уп.: 3
Минимальная партия: 850 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 331,20 |
| от 3 | 329,75 |
Описание
Оптопара драйвера IGBT от Broadcom (Avago) в корпусе SO-16 для поверхностного монтажа. Рассчитана на ток до 2,5 А, напряжение изоляции 5000 В и управление IGBT до 1200 В / 150 А. Применяется в промышленной автоматике, силовых инверторах и приводах электродвигателей.
Технические характеристики
| Тип | IGBT Gate Driver Optocoupler |
| Без свинца | Да |
| Technology | Optical Coupling |
| Артикул | ACPL-332J-500E |
| Тип корпуса | SO-16 |
| Корпус | SO-16 |
| Mounting Type | Surface Mount |
| Тип монтажа | SMD |
| Package / Case | 16-SOIC (0.295", 7.50mm Width) |
| Соотв. RoHS | Да |
| Approval Agency | CSA, IEC/EN/DIN, UR |
| Fault threshold | 7V |
| Ширина | 7.493mm ±0.254mm |
| Одобр. безоп. | UL, CSA, IEC/EN/DIN EN 60747-5-5 |
| Описание | Logic Output Opto-couplers 1.5A IGBT Gate Drive |
| Высота | 3.505mm ±0.127mm (standoff 0.203mm) |
| Длина | 10.312mm ±0.254mm |
| Number of Channels | 1 |
| Макс. ток питания | 5mA |
| Voltage - Isolation | 5000Vrms |
| Igbt current rating | 150A |
| Igbt voltage rating | 1200V |
| Supply voltage vcc1 | 3.3V to 5.5V |
| Supply voltage vcc2 | 15V to 30V |
| Isolation voltage ul | 5000Vrms (1 min) |
| Miller clamp current | 1.7A |
| Uvlo with hysteresis | Да |
| Current - Peak Output | 2.5A |
| Operating Temperature | -40°C ~ 105°C |
| Макс. задержка распространения | 250ns |
| Rise / Fall Time (Typ) | 50ns, 50ns |
| Desaturation threshold | 6.5V |
| Supplier Device Package | 16-SO |
| Voltage - Output Supply | 15V ~ 30V |
| Isolation voltage viorm | 1414Vpeak |
| Output current peak max | 2.5A |
| Output current peak min | 2.0A |
| Common mode rejection min | 50kV/µs (at VCM=1500V) |
| Макс. раб. темп. | 105°C |
| Мин. раб. темп. | -40°C |
| Current - Output High, Low | 2A, 2A |
| Pulse width distortion max | 100ns |
| Pulse Width Distortion (Max) | 100ns |
| Voltage - Forward (Vf) (Typ) | 1.6V |
| Current - DC Forward (If) (Max) | 25 mA |
| Propagation Delay tpLH / tpHL (Max) | 250ns, 250ns |
| Common Mode Transient Immunity (Min) | 15kV/µs |
