Оптопара транзисторная четырехканальная 100% 3кВ
У поставщика
ПроизводительBroadcom
У поставщиков
911 шт.
Норм. уп.: 2000
Цены поставщиков
Склад 13
В наличии:911 шт
Срок поставки: до недели
Норм. уп.: 2000
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 125,72 |
| от 19 | 117,08 |
| от 37 | 110,03 |
| от 74 | 104,79 |
| от 147 | 100,87 |
Описание

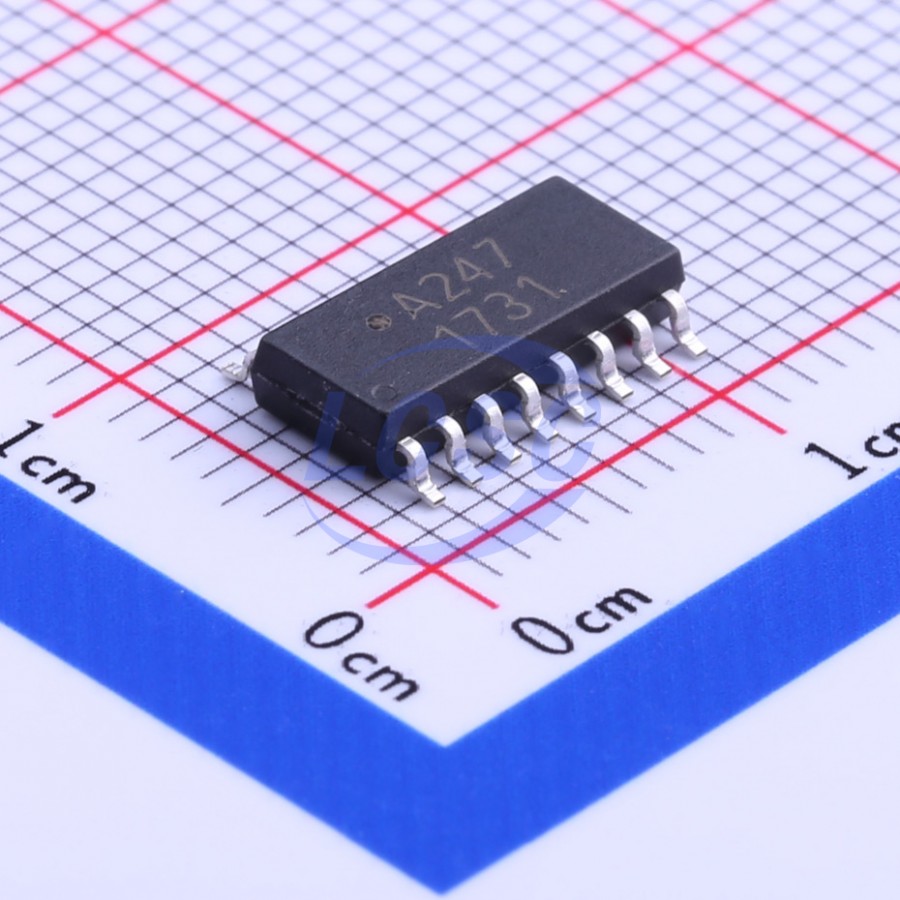

Оптопара транзисторная четырехканальная ACPL-247-500E от Broadcom. Компонент обеспечивает гальваническую развязку 3 кВ, выпускается в компактном корпусе SO-16. Подходит для цепей управления в промышленной автоматике и бытовой электронике.
Технические характеристики
| Корпус | SO-16 |
| Каналы | 4 |
| Тип монтажа | SMD |
| Без свинца | Да |
| Шаг выводов | 1.27mm |
| Описание | DC Input Quad Channel Half-Pitch Phototransistor Optocoupler |
| Артикул | ACPL-247-500E |
| Соотв. RoHS | Да |
| Обратное напряжение | 6V |
| Одобр. безоп. | cUL, IEC/EN/DIN EN 60747-5-2 |
| Storage time typ | 25us |
| Время включения тип. | 3us |
| Ток коллектора | 50mA |
| Напр. изоляции | 3000Vrms |
| Saturated ctr typ | 60% |
| Время выкл. тип. | 3us |
| Ctr test condition | IF=5mA, VCE=5V |
| Размеры упаковки | 10.28mm x 7.00mm x 5.30mm (max) |
| Turn on time typ 2 | 2us |
| Макс. прямое напряжение | 1.4V |
| Типовое прямое напряжение | 1.2V |
| Макс. обратный ток | 10uA |
| Темп. хранения | -55~125C |
| Turn off time typ 2 | 40us |
| Cutoff frequency typ | 80kHz |
| Раб. температура | -55~110C |
| Pulse forward current | 1A |
| Response time fall typ | 3us |
| Response time rise typ | 2us |
| Средний прямой ток | 50mA |
| Температура пайки выводов | 260C for 10 seconds |
| Общая рассеиваемая мощность | 170mW |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. паразитная емкость | 1pF |
| Floating capacitance typ | 0.6pF |
| Сопротивление изоляции мин. | 5x10^10 ohm |
| Тип. сопр. изоляции | 1x10^11 ohm |
| Terminal capacitance typ | 30pF |
| Напряжение коллектор-эмиттер | 80V |
| Common mode rejection typ | 10kV/us |
| Emitter collector voltage | 7V |
| Темновой ток коллектора макс. | 100nA |
| Коэф. передачи макс. | 600% |
| Мин. коэфф. передачи тока | 100% |
| Response time test condition | VCC=10V, IC=2mA, RL=100ohm |
| Saturated ctr test condition | IF=1mA, VCE=0.4V |
| Описание (англ.) | Optocoupler DC-IN 4-CH Transistor DC-OUT |
| Turn on time test condition 2 | VCC=5V, IF=16mA, RL=1.9kohm |
| Условия измерения прямого напряжения | IF=20mA |
| Reverse current test condition | VR=5V |
| Cutoff frequency test condition | VCC=5V, IC=2mA, RL=100ohm |
| Led power dissipation per channel | 65mW |
| Floating capacitance test condition | V=0, f=1MHz |
| Isolation resistance test condition | DC500V, R.H. 40~60% |
| Terminal capacitance test condition | V=0, f=1MHz |
| Common mode rejection test condition | Ta=25C, RL=470ohm, VCM=1.5kV(peak), IF=0mA, VCC=9V, Vnp=100mV |
| Collector dark current test condition | VCE=48V, IF=0mA |
| Мин. напряжение пробоя коллектор-эмиттер | 80V |
| Collector power dissipation per channel | 100mW |
| Emitter collector breakdown voltage min | 7V |
| Напряжение насыщения коллектор-эмиттер макс. | 0.4V |
| Collector emitter breakdown test condition | IC=0.5mA, IF=0mA |
| Emitter collector breakdown test condition | IE=100uA, IF=0mA |
| Collector emitter saturation test condition | IF=8mA, IC=2.4mA |
